Maxim MAX8819A/B/C Energiemanagement ICs

Maxim MAX8819 Energiemanagement ICs (PMICs) sind eine Komplettenergielösung für MP3 Player und weitere Handheld-Anwendungen. Die Maxim MAX8819A, MAX8819B und MAX8819C PMICs weisen ein Batterieladegerät, Abwärtswandler und WLED-Power auf. Diese Energiemanagement ICs besitzen einen Eingangsstrom-Begrenzungsschalter, um die IC von einem AC-zu-DC-Adapter oder USB-Port anzutreiben, ein einzelliges Lithiumionen (Li+) oder Lithiumpolymer (Li-Poly) Ladegerät, drei Abwärtswandler und einen Aufwärtswandler mit seriellen Dimmstufen, um zwei bis sechs weiße LEDs zu versorgen. Alle Energieschalter für Aufladen und Systemlastschalten zwischen Batterie und externer Energie befinden sich auf dem Chip. Der MAX8819C bietet eine sequentialisiertes Ein- und Ausschalten von OUT1, OUT2 und auch OUT3. MAX8819A/B/C Geräte haben den Maxim Smart Power Selector™, der das Beste aus AC-zu-DC-Adapter-Energie oder begrenzter USB-Energie herausholt. Batterieauflade- und Eingangsstromlimit werden unabhängig gesetzt. Vom System nicht benötigte eingehende Energie lädt die Batterie auf.

Features
  • Smart Power Selector
  • Operiert ohne vorhandende Batterie
  • USB/AC-Adapter einzelliges Li+ Aufladegerät
  • Drei 2MHz Abwärtswandler
  • 95% Spitzenwirkung
  • 100% Tastverhältnis
  • ±3% Genauigkeit über Last/Linie/Temperatur
  • Netzspannung (V)
  • 4.35 (MAX8819A / MAX8819C)
  • 5.3 (MAX8819B)
  • 2 bis 6 Serien WLED-Treiber mit Dimmkontrolle
  • Aktiv niedriger REG1 Reset-Ausgang
  • Kurzschluss-/Überhitzungs-/Eingangs- Unterspannungs/Überspannungsschutz
  • Ein-/Ausschaltsequenzierung (MAX8819C)
  • Gesamtgröße der Lösung: weniger als 90mm²
Anwendungen
  • MP3 Player
  • Tragbare GPS-Geräte
  • Handheld-Produkte mit niedrigem Energieverbrauch
  • Mobiltelefone
  • Digitalkameras
  • Handheld-Instrumentation
  • PDAs

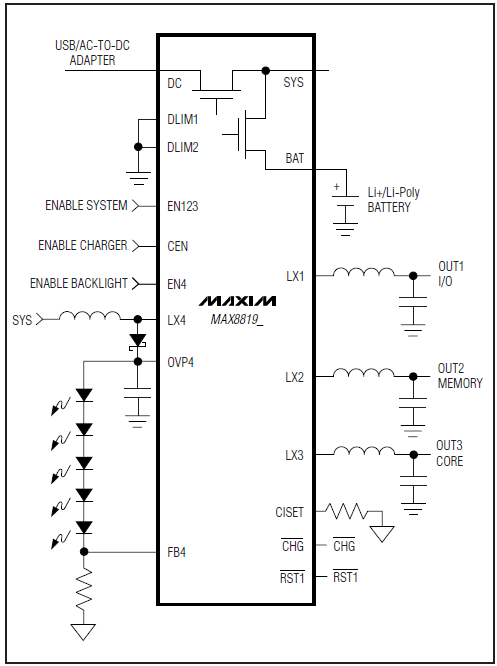

Blockdiagramm
Block Diagram
  • Maxim Integrated
Veröffentlichungsdatum: 2011-12-15 | Aktualisiert: 2023-04-13
