Analog Devices Inc. MAXM17633, MAXM17634, MAXM17635 Leistungsmodule
Die Leistungsmodule MAXM17633, MAXM17634 und MAXM17635 von Analog Devices Inc. sind eine Baureihe von Spannungsregler-ICs und Leistungsmodulen. Diese Bauteile ermöglichen kühlere, kleinere und einfachere Stromversorgungslösungen. Die Leistungsmodule MAXM17633, MAXM17634 und MAXM17635 verfügen über einen integrierten Controller, MOSFETs, Ausgleichskomponenten und eine Induktivität. Die Module arbeiten mit einem Eingang von 4,5 V bis 36 V und liefern einen Ausgangsstrom von bis zu 2 A.
Die Leistungsmodule MAXM17633, MAXM17634 und MAXM17635 von ADI sind in einem kompakten 24-poligen uSLIC™ -Gehäuse mit niedrigem Profil von 4 mm x 4 mm x 1,75 mm erhältlich.
Merkmale
- Benutzerfreundlich
- Breiter Eingangsbereich: 4,5 V bis 36 V
- Einstellbarer Ausgang: 0,9 V bis 12 V (MAXM17635)
- Ausführungen mit festem Ausgang: 3,3 V und 5 V (MAXM17633 und MAXM17634)
- Anpassbare Frequenz mit externer Taktsynchronisierung: 400 kHz bis 2,2 MHz
- Rückkopplungsgenauigkeit: ±1,2 %
- Bis zu 2 A Ausgangsstrom
- Intern kompensiert
- Keramikkondensatoren
- Hoher Wirkungsgrad
- Wählbarer PWM-, PFM- oder DCM-Betriebsmodus
- Abschaltstrom von nur 2,8 μA (typ.)
- Flexibles Design
- Programmierbarer Sanftanlauf und Vorspannungs-Inbetriebnahme
- Open-Drain-Power-Good-Ausgang (RESET-Pin)
- Programmierbarer EN/UVLO-Schwellenwert
- Robuster Betrieb
- Hiccup-Überstromschutz
- Übertemperaturschutz
- Umgebungsbetriebstemperatur -40 °C bis +125 °C, Sperrschichttemperatur -40 °C bis +150 °C
- Widerstandsfähig
- Konform mit CISPR22(EN55022) Klasse B leitungsgebundene und abgestrahlte Emissionen
- Erfüllt die Normen JESD22-B103, B104, B111 für Fall, Stoß und Vibration
Applikationen
- Netzteile für Industriesteuerungen
- Universal-Punktlast
- Verteilte Versorgungsregelung
- Netzteile für Basisstationen
- Speicherprogrammierbare Steuerung
- Hochspannungs-Single-Board-Systeme
Videos

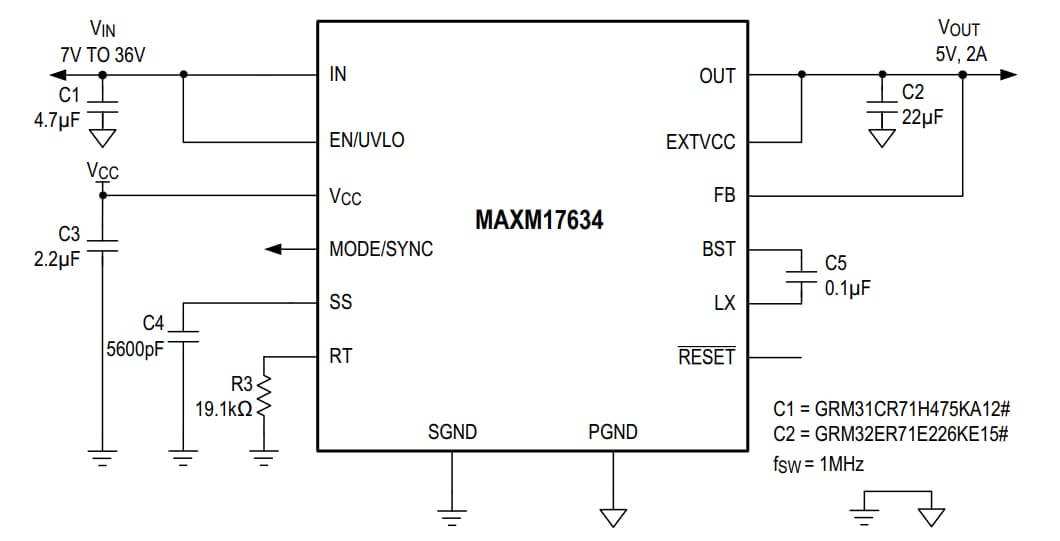

Blockdiagramm
Development Tools
Analog Devices Inc. MAXM17633, MAXM17634, MAXM17635 Evaluierungskits
Wird zur Evaluierung des Betriebsverhaltens der Module MAXM17633, MAXM17634 und MAXM17635 verwendet.
