Analog Devices / Maxim Integrated MAX98396 Evaluierungssystem

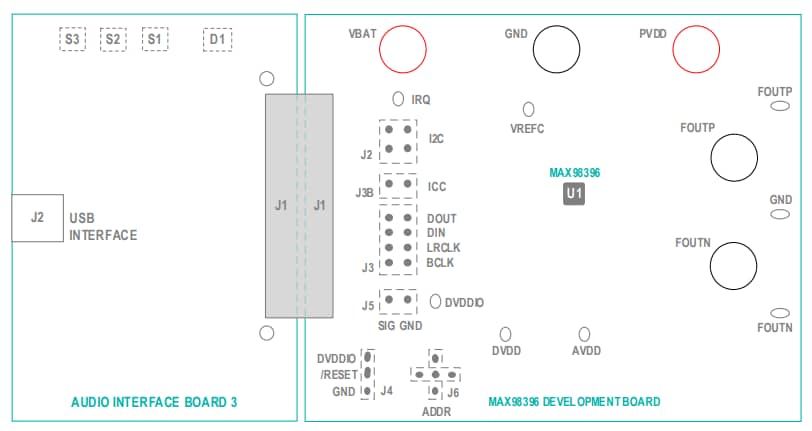

Das Analog Devices Inc. MAX98396 Evaluierungssystem ist zur Evaluierung des MAX98396 Mono-Audioverstärkers der Klasse D ausgelegt, der über ein dynamisches Reserven-Tracking (DHT) und eine Takt-und-Daten-Überwachung verfügt. Das Evaluierungssystem enthält das MAX98396 Development Board (DEV-Board), das Audio-Schnittstellenboard III (AUDINT3), ein Mikro-USB-Kabel und die MAX98396 Evaluierungssoftware. Dieses DEV-Board wird mit dem AUDINT3-Board als Evaluierungssystem evaluiert. Das IC-DEV-Board benötigt zwei zusätzliche Versorgungseingänge von 3 V bis 5,5 V (V_BAT) und 3 V bis 20 V (P_VDD). Das MAX98396 Evaluierungssystem unterstützt digitale Standard-I²S-, linksbündige und TDM-Audioschnittstellen sowie I²C für die Steuerung. Das AUDINT3 Board bietet die USB-zu-PCM- und USB-zu-I²C-Schnittstellen. Das ADI MAX98396 Evaluierungssystem wird mit einem kompletten Hardware-System mit einfacher Einrichtung geliefert, ohne dass Tools oder eine Spezialausrüstung erforderlich sind.
