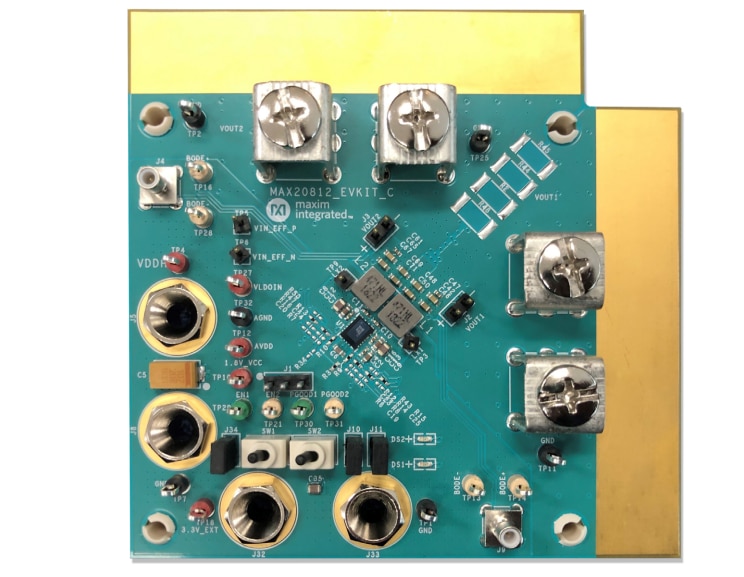

Analog Devices / Maxim Integrated MAX20812 Evaluierungskit
Das Analog Devices Inc. MAX20812 Evaluierungskit ist eine Referenzplattform, die zur Evaluierung des MAX20812 kompakten, kostengünstigen, vollständig integrierten DC/DC-Abwärtsschaltregler-ICs mit zwei Ausgängen ausgelegt ist. Der ADI MAX20812 ist in einem 21-Pin-FC2QFN-Gehäuse von 3,5 mm x 4,6 mm mit einem Rastermaß von 0,5 mm untergebracht.
Das ADI MAX20812 Evaluierungskit liefert eine Last bis zu 6 A pro Ausgang. Die zwei Ausgänge können als Zweiphasen-Regler mit einem Einfachausgang verbunden werden, der einen Laststrom von bis zu 12 A unterstützt.
Das MAX20812 Evaluierungskit besteht aus einer vollständig bestückten und getesteten PCB-Implementierung des MAX20812. Für Flexibilität und Benutzerfreundlichkeit in einer großen Auswahl von Applikationen sind Steckbrücken-Pins, Testpunkte und Ein-/Ausgangs-Steckverbinder enthalten.
Merkmale
- Eingangsspannungsbereich: 2,7 V bis 16 V
- Ausgangsspannungsbereich: 0,5 V bis 5,8 V
- Hoher Wirkungsgrad und hohe Leistungsdichte
- Geringe Anzahl Komponenten
- Zweiphasenbetrieb mit Dual- oder Einfachausgang
- Optimiertes Betriebsverhalten
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
Erforderliche Ausrüstung
- MAX20812 Evaluierungskit
- 2,7-V- bis 16-V-Stromversorgung mit optionalem externem 3,3-V-Netzteil
- Last von 0 bis 12 A
- Digitale Voltmeter
- Oszilloskop und Sonden
Verwandte Produkte
Analog Devices / Maxim Integrated MAX20812 Abwärtsschaltregler
Verfügt über einen Eingangsspannungsbereich von 2,7 V bis 16 V und eine konfigurierbare Schaltfrequenz von 500 kHz bis 3 MHz.
Übersicht
Veröffentlichungsdatum: 2021-05-06
| Aktualisiert: 2022-03-11
