Analog Devices / Maxim Integrated MAX14916EVKIT Schalter-Evaluierungskit
Das Maxim MAX14916EVKIT Schalter-Evaluierungskit bietet ein bewährtes Design zur Evaluierung des MAX14916 Quad-High-Side-Schalters mit 2,4 A (min.) und erweiterten Diagnosefunktionen. Das Evaluierungskit enthält das MAX14916 Evaluierungsboard und eine grafische Benutzeroberfläche (GUI), welche die Kommunikation vom PC zum Zielgerät über einen USB-Anschluss und das USB2GPIO Schnittstellenboard ermöglichen. Das USB2GPIO Evaluierungskit muss separat bestellt werden.
Merkmale
- Robuster Betrieb mit einer großen Auswahl von Eingangsspannungen und Lastbedingungen
- VDDOK-Anzeige
- LED-Anzeige von Kanalstatus und Fehlerbedingungen
- Schnelle Entmagnetisierung induktiver Lasten
- Anzeige von offenen Draht-, Überlast-, Unterspannungs-, Überstrom-, Übertemperatur-Fehlerbedingungen
- Unterstützt Watchdog- und SYNCH-Funktionen
- Kommunikationsfehler-Anzeige
- Großer Logik-Spannungsbereich
- Pin-adressierbare SPI-Kommunikation
- Temperaturbereich: -40 °C bis +125 °C
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
- Windows 10-kompatible Software
Applikationen
- Bewegungssteuerung und Antriebe
- Digitale SPS-Sicherheits-I/O-Module
- Digitale SPS-Standard-I/O-Module
Verwandtes Produkt
Analog Devices Inc. MAX14916 2-A-Quad-High-Side-Schalter
Acht High-Side-Schalter, die bis zu 1,1 A (min) Dauerstrom pro Kanal liefern können.

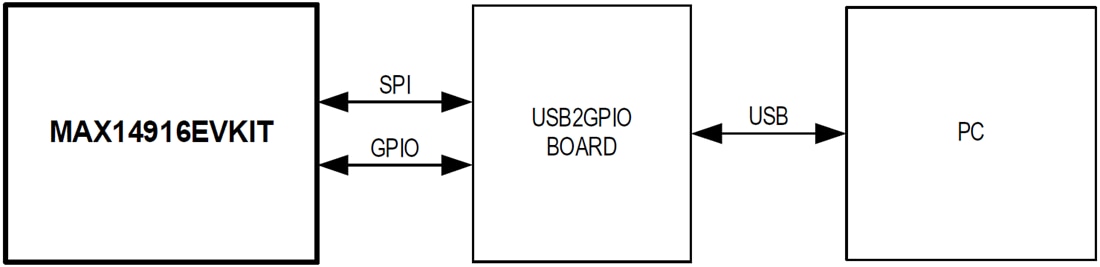

Systemblockdiagramm
Veröffentlichungsdatum: 2019-11-04
| Aktualisiert: 2023-05-01
