Analog Devices / Maxim Integrated MAX42500 SoC-Leistungssystemwächter
Die MAX42500 SoC-Leistungssystemwächter von Analog Devices bieten bis zu sieben Spannungsüberwachungseingänge. Die Eingänge bieten programmierbare Überspannungs- (OV)/Unterspannungs- (UV)-Schwellenwerte zwischen 2,5 % und 10 % mit einer Genauigkeit von ±1,3 % über den gesamten Temperaturbereich. Zwei der Eingänge verfügen über einen separaten Fernbodenmesseingang und unterstützen die dynamische Spannungsskalierung (DVS) über die integrierte I2C-Schnittstelle. Darüber hinaus enthält der MAX42500 einen programmierbaren, flexiblen Leistungssequenzrecorder (FPSR). Das Aufzeichnungsgerät speichert Einschalt- und Ausschalt-Zeitstempel separat und unterstützt Ein-/Aus- und Schlaf-/Standby-Leistungssequenzen.
Darüber hinaus enthält der MAX42500 von ADI einen programmierbaren Anfrage-/Antwort-Watchdog, der über die I2C-Schnittstelle zusammen mit einem konfigurierbaren RESET-Ausgang zugänglich ist. Im Vergleich zu separaten ICs oder diskreten Komponenten verbessert der MAX42500 die Zuverlässigkeit und reduziert gleichzeitig die Systemgröße und Komponentenanzahl erheblich. Er eignet sich für den Einsatz in Sicherheitsfunktionen bis SIL 3. Der MAX42500 ist für den Betrieb über einen Umgebungstemperaturbereich von -40 °C bis +125 °C ausgelegt.
Merkmale
- Kleine Lösung:
- 2,35 V bis 5,50 V Betriebsversorgungsspannung
- Nur eine externe Komponente ist erforderlich
- 150 uA Betriebsstrom
- Abschaltmodus: 8 uA
- Hohe Präzision
- Wählbare 102,5 % bis 110 % OV-Monitore
- Wählbare 97,5 % bis 90 % UV-Monitore
- Programmierbare UV- und OV-Schwellenwerte
- ±1,0 % Genauigkeit (-40 °C bis +85°C)
- ±1,3 % Genauigkeit (-40 °C bis +125°C)
- 0,5 % Schrittgröße
- 16-Pin-TQFN mit freiliegendem Pad (3 mm x 3 mm)
- Laufender Zertifizierungsprozess gemäß IEC 61.508 SIL 3
- -40 °C bis +125 °C Betriebstemperatur
- Hochintegriert
- Fünf Festspannungs-Überwachungseingänge
- Zwei differenzielle DVS-Nachführspannungsüberwachungseingänge mit Fernbodenmessung
- Leistungsabfolgeaufzeichnung
- Einfacher oder Anfrage-/Antwort-Watchdog mit Fenster
- Fehleraufzeichnung
- Zyklische Redundanzprüfung (CRC) an der I2C-Schnittstelle
- Programmierbare I2C-Adresse
- OTP-Konfiguration mit Fehlerkorrekturcode und Wiederaufladefunktion
- Programmierbarer Active-Low-RESET-Pin
Applikationen
- Industrielle Prozesssteuerung
- Robotik
- Fernsensormodule
- Leistungssystemüberwachung
- Mikrocontrollereinheit (MCU)/SoC-Überwachung

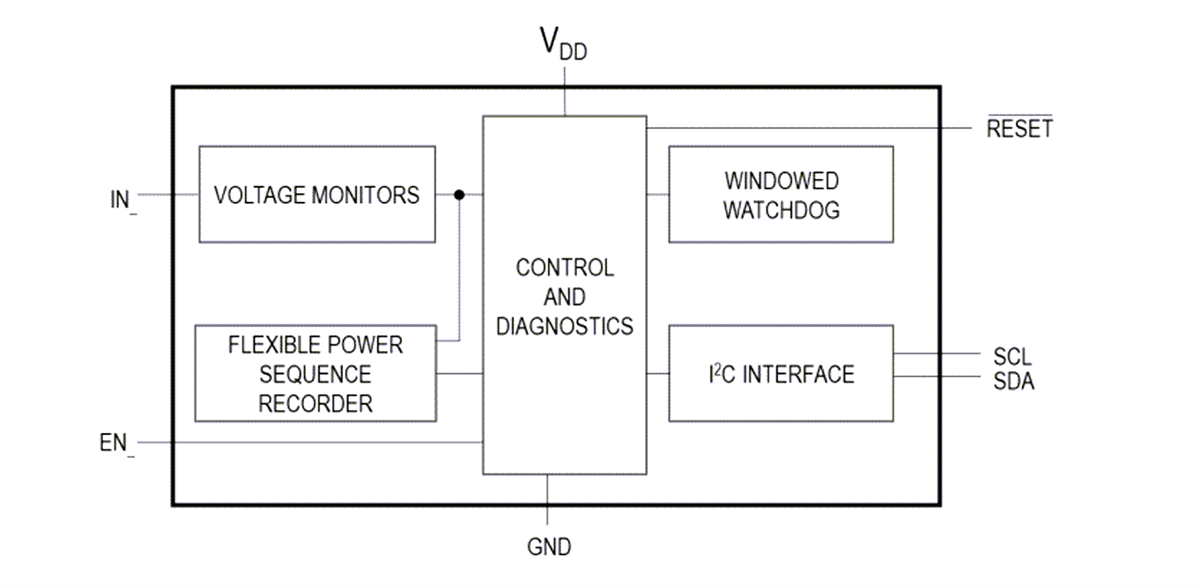

Vereinfachtes Blockdiagramm
Veröffentlichungsdatum: 2024-04-16
| Aktualisiert: 2024-05-13
