Analog Devices Inc. LTM9100 Isolierte Anyside™-µModule®-Controller
Analog Devices LTM9100 Isolierte Anyside™-μModule®-Controller sind vollständige, isolierte Mikromodul-Schaltcontroller, die Hochspannungs-DC-Netzteile bis 1.000 V schützen und überwachen. Die Strom- und Energieüberwachung des Hochspannungs-Busses wird durch einen 10-Bit-ADC und die I2C/SMBus-Schnittstelle ermöglicht. Der 10-Bit-ADC überwacht den Strom und zwei ungebundene Kanäle. Die I2C/SMBus-Schnittstelle bietet isolierte digitale Messungen von Laststrom, Busspannung und Temperatur. Einstellbare Grenzwerte für Unterspannungs- und Überspannungsabschaltung stellen sicher, dass die Last nur dann mit Strom versorgt wird, wenn die Eingangsspannung innerhalb des zulässigen Bereichs liegt.
Die LTM9100 Controller sorgen für ununterbrochene Kommunikationen für Gleichtakt-Transienten bis zu 30 kV/μs. Die 5 kVRMS galvanische Isolationsbarriere des LTM9100 trennt die digitale Schnittstelle vom Schaltcontroller und treibt einen externen n-Kanal-MOSFET oder IGBT-Schalter an. Ein einzelnes 5V-Netzteil versorgt beide Seiten des Schaltcontrollers über einen integrierten, isolierten DC/DC-Wandler. Ein separater Eingang zur Logikversorgung ermöglicht die Anbindung an Logikpegel von 3 V bis 5,5 V, unabhängig von der Hauptversorgung.
Merkmale
- UL-CSA-Zulassung ausstehend: 5 kVRMS für 1 Minute
- Verstärkte Isolierung
- Integriertes isoliertes Netzteil
- Einstellbare Einschalt-Anstiegsgeschwindigkeit und Strombegrenzung
- I2C/SMBus-Schnittstelle
- 10-Bit-ADC überwacht Strom und zwei ungebundene Kanäle
- Hohe Immunität gegen Gleichtaktschwankungen: ≥ 30 kV/μs
- Fehleralarm und Power-Good-Ausgänge
- Unabhängige Logikschaltungsversorgung von 3 V bis 5,5 V
- ±20 kV ESD über die Isolationsbarriere
- Maximale ununterbrochene Betriebsspannung: 690 VRMS
- 14,6 mm Kriechstrecke
- Stromsparender Abschaltmodus (<10 µA)
- 22 mm × 9 mm × 5,16 mm BGA-Gehäuse
Applikationen
- DC-Hochspannungs-Hot-Swap
- Backplane-Anschluss unter Strom
- Isolierte Stromverteilungssysteme
- Leistungsmonitore
- Industrielle Steuerungssysteme
- Unterbrechung von Masseschleifen
Videos
Dazugehöriges Demoboard
Analog Devices Inc. DC2423A Demoboards
Demonstrationsboards für die LTM9100 isolierten Anyside™-µModule®-Controller.
ADI Isolierprodukte
Related Solutions
Analog Devices Inc. Schnittstellen- und Isolierprodukte
Bietet Schnittstellen- und Isolierprodukte, die Digitalisolatoren, Transceiver und isolierte ADCs umfassen.

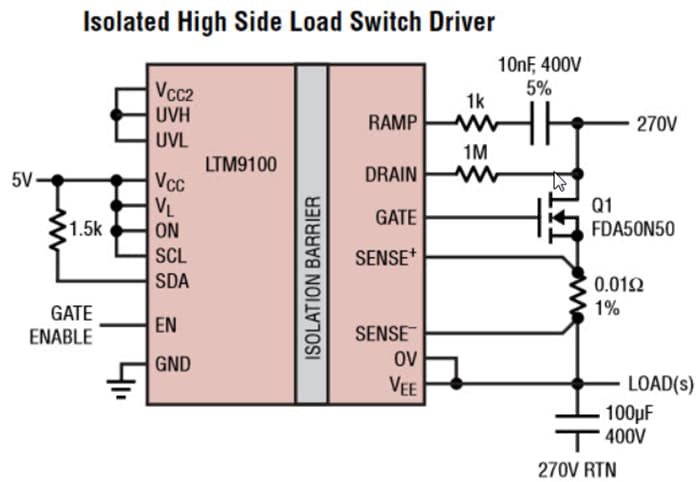

Typische Applikationen - Diagramm
