Analog Devices Inc. LTM8045 Invertierende/SEPIC-μModule-DC/DC-Wandler

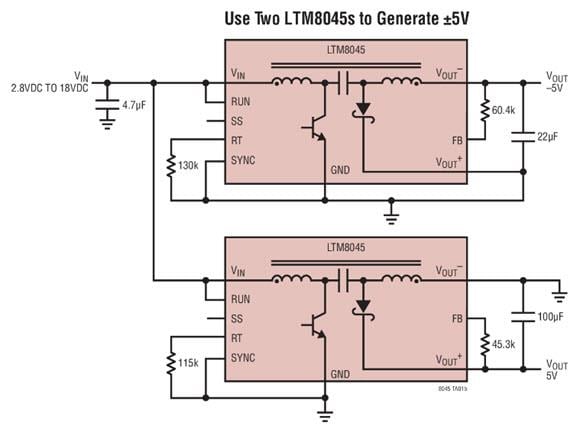

Die Linear Technology/Analog Devices invertierenden oder SEPIC-µModule-DC/DC-Wandler LTM8045 mit bis zu 700 mA Ausgangsstrom umfassen Leistungsbauteile, Induktivitäten, Steuerschaltkreise und passive Komponenten. Der LTM8045 wandelt aus der invertierenden oder SEPIC-Konfiguration, indem er die entsprechende Ausgangsschiene erdet. Die regulierte Ausgangsspannung kann in der SEPIC-Konfiguration größer, kleiner oder genauso groß wie die Eingangsspannung sein. Alles, was zur Vervollständigung des Designs benötigt wird, sind Eingangs- und Ausgangskondensatoren und kleine Widerstände zur Einstellung der Ausgangsspannungen und der Schaltfrequenz. Andere Komponenten können zur Steuerung von Sanftanlauf und Unterspannungsabschaltung hinzu kommen. Das LTM8045-Gehäuse eignet sich für die automatische Bestückung durch oberflächenmontierbare Standardgeräte in einem kompakten (6,25 mm × 11,25 mm) umspritzten Ball Grid Array (BGA)-Gehäuse.
