Analog Devices Inc. LTM4655 Invertierender Dual-/Einzel-μModule®-Regler
Der Analog Devices Inc. LTM4655 invertierende Dual-/Einzel-μModule®-Regler ist ein extrem rauscharmer 40-V-Dual-4-A- oder Einzel-8-A-DC/DC-μModule-Regler, der zur Erfüllung der Anforderungen von EN55022 für abgestrahlte Emissionen ausgelegt ist. Seine Kanäle sind vollständig unabhängig, parallelschaltbar und können eine positive oder negative Ausgangspolarität liefern. Die Anforderungen an die leitungsgebundene Emission können durch Hinzufügen von Standard-Filterkomponenten erfüllt werden. Im Gehäuse sind Schaltregler, Leistungs-MOSFETs, Induktivitäten, Filter und unterstützende Komponenten enthalten. Ein 5-V-, 25-mA-LDO- und Taktgenerator ermöglicht eine Phasenverschachtelung der Leistungsschaltstufen für eine verbesserte EMV-Leistung.
Der LTM4655 kann positive VOUTn+-Spannungen zwischen 0,5 V und 26,5 V von einem Eingang von 3,1 V bis 40 V regeln. Der LTM4655 kann negative VOUTn-Spannungen zwischen -0,5 V und -26,5 V von einem maximalen Eingangsbereich von 3,6 V bis 40 V mit einem Bereich von VINn bis VOUTn von nicht mehr als 40 V regeln. Ein Schaltfrequenzbereich von 250 kHz bis 3 MHz wird unterstützt.
Der LTM4655 von Analog Devices Inc. ist in einem BGA-Gehäuse von 16 mm × 16 mm × 5,01 mm mit SnPb- oder RoHS-konformen Anschlüssen erhältlich.
Merkmale
- 4-A-Dual-/8-A-Einzel-Schaltmodus-Netzteil mit niedriger EMI
- Erfüllt EN55022 Klasse B
- Zwei vollständig unabhängige Kanäle, die jeweils für eine positive oder negative Ausgangsspannungspolarität konfigurierbar sind
- 0,5 ≤ V |VOUTn + – VOUTn – | Ausgangsspannungsbereich von 26,5 V
- Großer Eingangsspannungsbereich von bis zu 40 V
- 3,1 V oder 3,6 V Inbetriebnahme, Konfigurationsabhängig
- Gesamter DC-Ausgangsspannungsfehler über Leitung, Last und Temperatur von ±1,67 %
- Analoge Ausgangsstromanzeige (nur positiv-VOUT)
- LDO-OUT: Fester 25-mA-fähiger 5-V-LDO
- Parallelschaltbar mit LTM4651/LTM4653
- Konstantfrequenz-Stromwandlersteuerung
- Power-Good-Anzeigen und programmierbarer Soft-Start
- Überstrom- und Übertemperaturschutz
- BGA-Gehäuse von 16,0 mm x 16,0 mm x 5,01 mm
Applikationen
- Automatische Prüf- und Messsysteme
- Avionik und industrielle Steuerungssysteme
- Video, Bildgebung und Messgeräte
Development Tools
Analog Devices Inc. DC2898A und DC2899A LTM4655-Demonstrationsschaltungen
Verfügt über einen Eingangsspannungsbereich von 13 V bis 28 V und zwei 12-V-Ausgänge mit jeweils bis zu 2,5 A.
Analog Devices Inc. LTM4655 Demonstrationsschaltung DC2594A
Bietet eine einfache Methode zur Messung und Evaluierung der LTM4655 Dual-/Einzel-invertierenden μModule®-Regler.

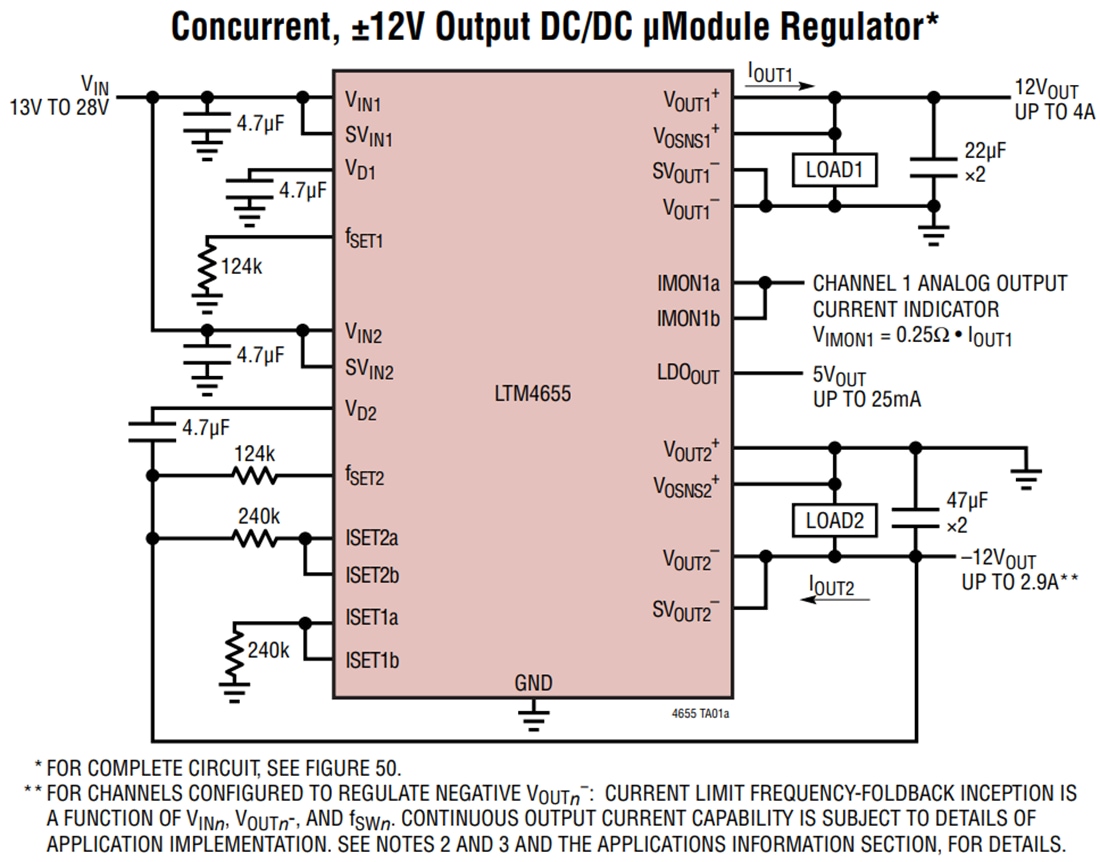

Typische Applikation
