Analog Devices Inc. LTM4631 Extrem flache μModule-DC/DC-Regler
Linear Technology/Analog Devices LTM4631 μModule®-DC/DC-Regler enthalten extrem flache μModule®-DC/DC-Abwärtsregler mit zwei 10A-Ausgängen oder einem 20A-Einzelausgang. Die Regler sind in einem LGA-Gehäuse mit einer Höhe von 1,91 mm und einem Footprint von 16 mm x 16 mm untergebracht.
Die LTM4631 Regler akzeptieren Eingangsspannungen von 4,5 V bis 15 V und liefern eine Ausgangsspannung von 0,6 V bis 1,8 V. Die Regler unterstützen zwei Ausgänge. Jeder Ausgang kann bis zu 10 A Gleichstrom liefern. Darüber hinaus unterstützen die Regler ein Ausgangsspannungs-Tracking für die Versorgungsschienen-Sequenzierung.
Die hohe Schaltfrequenz- und Strommodus-Steuerungsarchitektur des LTM4631 liefert ein schnelles Einschwingverhalten auf Leitungs- und Laständerungen bei gleichzeitiger Beibehaltung eines stabilen Betriebs. Die Regler können in mehreren Phasen oder im Burst Mode® betrieben werden, um die Leistung zu optimieren.
Merkmale
- 10A-Dual- oder 20A-Einzelausgang
- 4,5 V bis 15 V breiter Eingangsspannungsbereich
- Ausgangsspannungsbereich: 0,6 V bis 1,8 V
- Maximaler gesamter Gleichstromausgabefehler von ± 1,5 % über Leitung, Last und Temperatur
- Differentieller Fernerkundungsverstärker
- Stromregelung/schnelles Einschwingverhalten
- Anpassbare Schaltfrequenz
- Foldback-Überstrom-Schutz
- Parallele Mehrphasen-Stromaufteilung mit mehreren LTM4631s
- Frequenzsynchronisierung
- Interne Temperaturüberwachung
- Auswählbarer Burst Mode®-Betrieb
- Soft-Start-/Spannungs-Führungsfolge
- Ausgangsüberspannungsschutz
- Extrem flaches LGA-Gehäuse von 16 mm × 16 mm × 1,91 mm
Applikationen
- Telekommunikations- und Netzwerksysteme
- Speicher und ATCA-Karten
- Industrieausrüstung

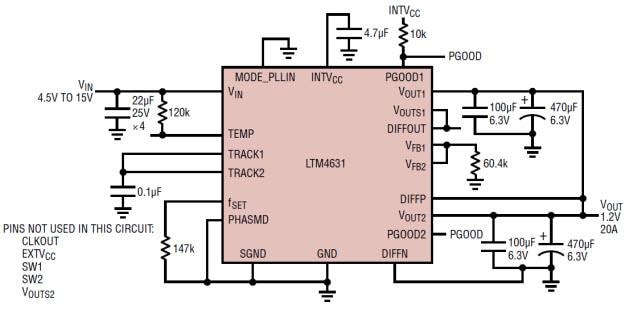

Typische Applikation
Dazugehöriges Tool
Analog Devices Inc. DC2268A-G Demonstrationsboard
Wird zur Evaluierung des LTM4631 Schaltspannungsreglers verwendet.
Veröffentlichungsdatum: 2017-05-15
| Aktualisiert: 2025-03-25
