Analog Devices / Maxim Integrated LTC9105 IEEE 802.3af/at/bt PoE PD- Regler
Analog Bauteile LTC9105 IEEE 802.3af/at/bt Power-over-Ethernet (PoE) Powered Gerät (PD) Regler verfügt über Eingangsstrom- Spannungs- und Leistungstelemetrie. Das LTC9105 umfasst ein I2C Schnittstelle zum Lesen der Telemetrie, Energieversorger (PSE) für zugewiesene Leistung, den Status des Hilfseingangs und zum Schreiben der Priorität des Leistungseingangs. Der LTC9105 verfügt außerdem über eine konfigurierbare Downstream-Einschaltsperre mit Unterleistungsanzeige, wenn die dem PSE zugewiesene Leistung geringer ist als die vom PD angeforderte Leistung.
Analog Devices LTC9105 verwendet einen externen N-Kanal mit niedrigem RDS(ON), hot-swap- MOSFET und 50 mΩ Strommessungs-Widerstand. Es unterstützt die LT4321 Idealbrücke zur Erweiterung der End-to-End-Stromversorgungs- Wirkungsgrades. Ebenfalls enthalten sind ein Power-Good- Ausgang ein externer Signatur-Widerstand, eine programmierbare Widerstandsklassifizierung und eine über Pins konfigurierbare PD- AnforderungsKlasse. Eine zusätzliche Stromversorgung wird am AUX-Pin erkannt und über die2C Schnittstelle gemeldet. Die Schaltung zur automatischen Aufrechterhaltung der Stromsignatur (MPS) hält die PD- Schnittstelle mit Strom versorgt, wenn die nachgeschaltete Stromaufnahme unter einen internen MPS- Schwellenwert fällt.
Zwei dedizierte Delta-Sigma-Analog-Digital-Controller (ADCs) messen kontinuierlich die Eingangsspannung und den Eingangsstrom des PD- Regler mit einer typischen Wandlungszeit von 100 ms und einer Auflösung von 14 Bit. Die gleichzeitige Umwandlung von Strom- und Spannungsmessungen ermöglicht hochpräzise Leistungsberechnungen.
Merkmale
- IEEE 802.3bt PD- Regler
- 400 kHz I2C Schnittstelle
- Kontinuierliche Telemetrie von Spannung, Strom und Leistung
- Speziell entwickelte 14-Bit-Delta-Sigma-ADCs für Strom und Spannung
- Automatische Beibehaltung der Leistungssignatur (MPS)
- Unterstützung von PDs mit bis zu 90 W und erweiterter Leistung
- 5-event-Klassifizierung mit Erfassung der von PSE zugewiesenen Leistung
- Nahtloser Wechsel zwischen Dual-PD- oder PD/AUX-Eingängen
- Überragende Stoßfestigkeit (100 V absolutes Maximum)
- Breiter Sperrschichttemperaturbereich von -40 °C bis 125 °C
- Externes hot-swap- N-Kanal MOSFET für niedrigste Verlustleistung und hohen System- Wirkungsgrad
- 50 mΩ Strommessungs-Widerstand
- AUX-Eingangserkennung mit STANDBY-Modi
- 20-poliges 5 mm x 5 mm QFN-Gehäuse
Applikationen
- IEEE 802.3bt PDs mit Leistungs-Telemetrie
- Drahtlose Zugriffspunkte/Pico-Zellen
- Internet Protocol (IP) -Sicherheitskameras
- Power-over-Ethernet (PoE) Beleuchtung

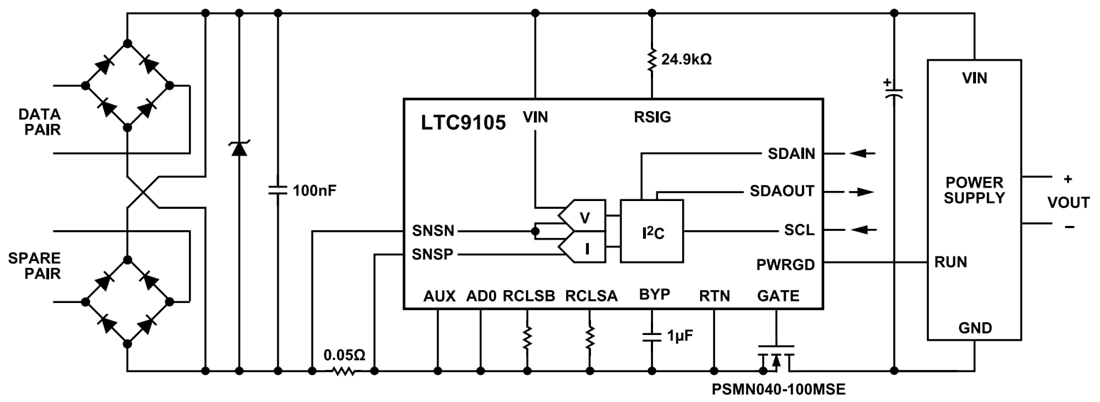

Typische Applikation
Development Tool
Analog Devices / Maxim Integrated EVAL-LTC9105-AZ Evaluierungsboard
Dieses Board verfügt über die LTC9105-, MAX5974C-, LT4321-Regler und den ADuM1252 I2C Isolator.
