Analog Devices Inc. LTC6811 12-Kanal-Multizellen-Batteriewächter
Der Analog Devices LTC6811 12-Kanal-Multizellen-Batteriewächter kann bis zu 12 in Reihe geschaltete Batteriezellen mit einem Gesamtmessfehler von weniger als 1,2 mV messen. Der Zellenmessbereich von 0 V bis 5 V macht den LTC6811 zu einer geeigneten Wahl für die meisten Batteriechemien. Alle zwölf Zellen können in 290 µs gemessen und für eine hohe Rauschunterdrückung können niedrigere Datenerfassungsraten ausgewählt werden. Mehrere LTC6811 Bauteile können in Reihe geschaltet werden, um die gleichzeitige Überwachung der Zellen langer Hochspannungsbatteriestränge zu ermöglichen. Alle LTC6811 verfügen über eine isoSPI™-Schnittstelle für die HF-immune Hochgeschwindigkeitskommunikation über lange Strecken. Mithilfe des LTC6811-1 können mehrere Bauteile in einer Verkettung mit einer Host-Prozessorverbindung für alle Bauteile verbunden werden. Der LTC6811-2 ermöglicht die Parallelschaltung mehrerer Bauteile mit dem Host-Prozessor, wobei jede Komponente einzeln adressiert wird.
Der LTC6811 kann direkt vom Batteriesatz oder von einer isolierten Versorgung betrieben werden. Der LTC6811 bietet den passiven Ausgleich für jede Zelle mit einzelner PWM-Tastverhältnisregelung für jede Zelle. Weitere Merkmale sind u. a. ein 5-V-On-Board-Regler, fünf I/O-Universal-Leitungen (GPIO) und ein Schlafmodus, in dem der Stromverbrauch auf 6 μA reduziert wird.
Merkmale
- Pin-kompatible Aktualisierung vom LTC6804
- Messung von bis zu 12 in Reihe geschaltete Batteriezellen
- Maximaler Gesamtmessfehler: 1,2 mV
- Stapelbare Architektur unterstützt Hunderte von Zellen
- Eingebaute isoSPI-Schnittstelle
- Isolierte serielle Kommunikation: 1 MB
- Verwendet ein einzelnes Twisted-Pair-Kabel, bis zu 100 Meter
- Geringe EMI-Empfindlichkeit und -Emissionen
- 290 µs zur Messung aller Zellen in einem System
- Gleichzeitige Spannungs- und Strommessung
- 16-Bit-Delta-Sigma-ADC mit programmierbarem Rauschfilter der dritten Ordnung
- Für ISO 26262-konforme Systeme entwickelt
- Passiver Zellenausgleich mit programmierbarem Timer
- 5 digitale Universal-I/O oder analoge Eingänge
- Temperatur- oder andere Sensoreingänge
- Als I2C- oder SPI-Master konfigurierbar
- Stromverbrauch von 4 μA im Ruhemodus
- 48-Pin-SSOP-Gehäuse
Applikationen
- Elektro- und Hybrid-Elektrofahrzeuge (HEV)
- Backupbatterie-Systeme
- Netzenergiespeicher
- Tragbare Hochleistungsausrüstungen
Videos

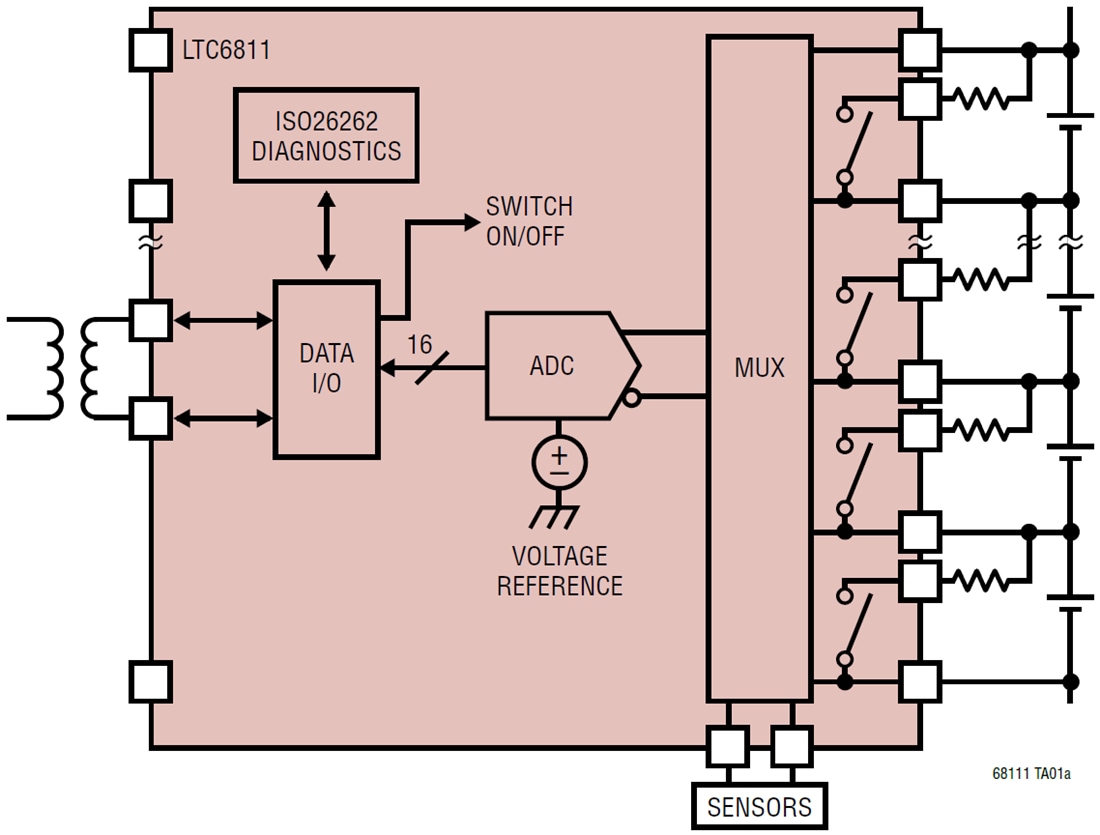

Typische Applikation
