Analog Devices Inc. LTC4416/LTC4416-1 Dual-PowerPath™-Controller
LTC4416/LTC4416-1 Low Loss Dual-PowerPath™-Controller von Analog Devices steuern zwei Sätze externer P-Kanal-MOSFETs, um zwei nahezu ideale Diodenfunktionen für Leistungsumschaltungen zu schaffen. Diese Funktion ermöglicht einen O-Ring mit hohem Wirkungsgrad von mehreren Quellen für eine längere Batterielaufzeit und geringe Eigenerwärmung.’ Beim Leiten beträgt der Spannungsabfall über den MOSFET 25 mV (typisch). Bei Applikationen mit einem Wandadapter oder einer anderen Hilfsstromquelle wird die Last automatisch von der Batterie getrennt, wenn die Hilfsquelle angeschlossen ist.
Der LTC4416 enthält zwei miteinander verbundene PowerPath-Controller mit Soft-Switchover-Steuerung. Die „Soft-Off“-Umschaltung ermöglicht Benutzern die Übertragung zwischen zwei verschiedenen Spannungen ohne übermäßige Unterschwingung (oder VDROOP) in der Ausgangsversorgung. Darüber hinaus enthält der LTC4416/LTC4416-1 eine „Fast-On“-Funktion, die den Strom des Gate-Drives drastisch erhöht, wenn die Durchlasseingangsspannung 25 mV überschreitet. Die „Fast-Off“-Funktion des LTC4416 wird aktiviert, wenn die Sensor-Spannung die Eingangsspannung um 25 mV übersteigt. Der LTC4416-1 ermöglicht das Fast-Off unter den gleichen Bedingungen und wenn das andere externe p-Kanal-Bauteil mit den Freigabe-Pins ausgewählt wird.
Der große Betriebsversorgungsbereich unterstützt den Betrieb von einer bis acht Li-Ionen-Zellen in Reihenschaltung. Der niedrige Ruhestrom (35 μA pro Kanal) ist unabhängig vom Laststrom. Der Gate-Treiber umfasst eine interne Spannungsklemme für den MOSFET-Schutz. Die LTC4416/LTC4416-1 von Analog Devices sind in 10-Pin-MSOP-Gehäusen mit niedrigem Profil erhältlich.
Merkmale
- Speziell für den Antrieb von großen und kleinen QG-PFETs ausgelegt
- Extrem verlustarmer Ersatz für Stromversorgungs-O-Ring-Dioden
- Großer Betriebsspannungsbereich: 3,6 V bis 36 V
- Betriebstemperaturbereich: -40 °C bis +125 °C
- Batterieverpolungsschutz
- Automatische Umschaltung zwischen DC-Quellen
- Niedriger Ruhestrom von 35 μA pro Kanal
- Laststromteilung
- MOSFET-Gate-Schutzklemme
- Präzisions-Eingangssteuerungskomparatoren für die Einstellung der Umschaltschwellenwerte
- Open-Drain-Rückkopplungspunkte für eine kundenspezifische Hysterese-Steuerung
- Minimale externe Komponenten
- Platzsparendes 10-Pin-MSOP-Gehäuse
Applikationen
- PowerPath-Hochstromschalter
- Industrie- und Fahrzeuganwendungen
- Unterbrechungsfreie Stromversorgungen
- Logikgesteuerter Leistungsschalter
- Batterie-Backup-System
- Notsysteme mit Batterie-Backups

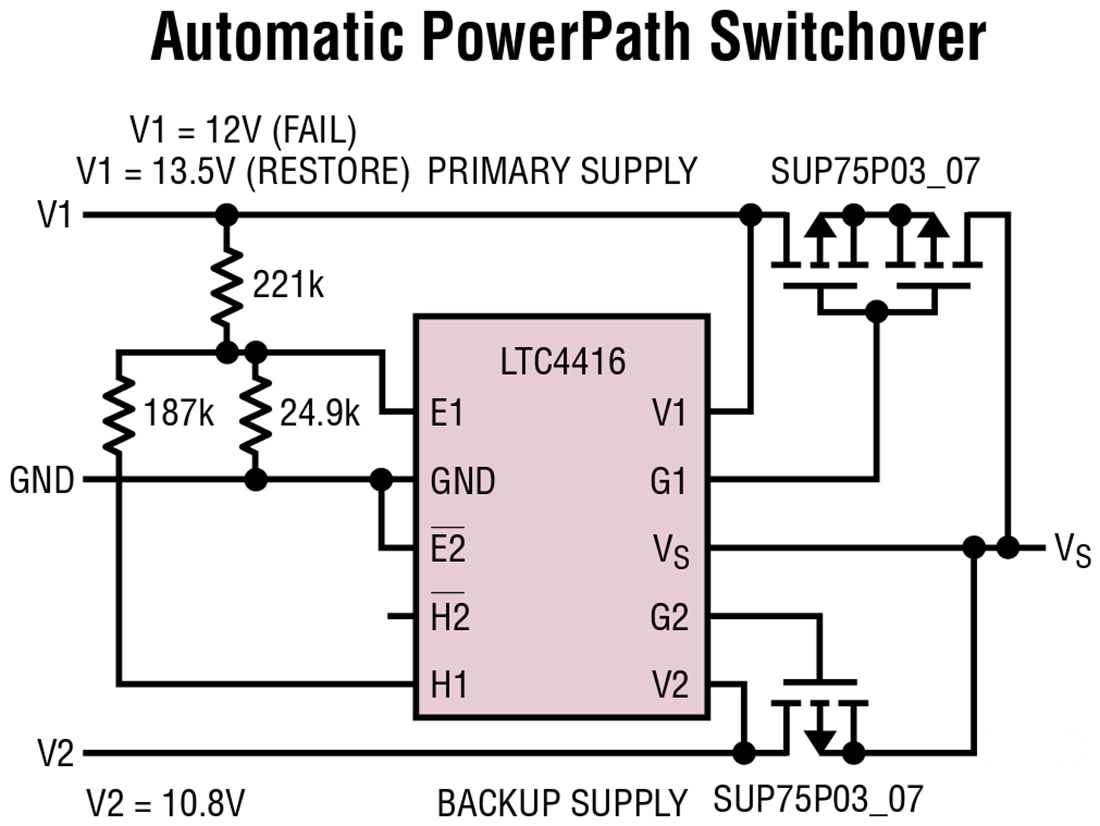

Typische Applikation
