Analog Devices Inc. LTC2937 Stromversorgungs-Sequenzer/Spannungswächter
Der Analog Devices LTC2937 Sechskanal-Stromversorgungs-Sequenzer und Spannungswächter ist ein Sechskanal-Stromversorgungs-Sequenzer und Spannungswächter. Die Versorgungen werden mit einer benutzergesteuerten Reihenfolge und Zeitabständen aktiviert und deaktiviert. Zur Erkennung der Stromversorgungs-Ausgangsfehler während der Sequenzierung und Überwachung werden die Versorgungs-Einschalt-/Ausschalt-Verzögerungen und die Ausgangsspannungspegel vom LTC2937 genau überwacht. Bei Fehlerereignissen umfassen die Reaktionsmaßnahmen eine vollständige Stromversorgungsabschaltung und optionale Neustarts. Die Ursache von Leistungsstörungen wird im EEPROM protokolliert.
Bei Systemen mit einer hohen Versorgungsanzahl ermöglicht eine einfache Eindraht-Verbindung zwischen mehreren LTC2937 Bauteilen eine Erweiterung der Sequenzierung von bis auf 300 Versorgungen. Nach erfolgreicher Sequenzierung und Versorgungsspannungsstabilisierung, setzt sich der RESET-Ausgang zur Auslösung eines Mikroprozessors oder einer anderen Systemaktivität hoch. Zur Unterstützung einer Überprüfung der Versorgungsspannen kann der Reset-Ausgang deaktiviert werden. Bei Abschaltung der Versorgung sind integrierte Stromquellen bei Bedarf verfügbar, um abnehmende Versorgungen langsam zu entladen. Der Konfigurations-EEPROM unterstützt einen eigenständigen Betrieb ohne Software.
Merkmale
- Zeit- und Ereignis-basierte Sequenzierung
- 12 programmierbare Unterspannungs(UV)- und Überspannungs(OV)-Komparatoren: ±0,75 % Genauigkeit
- I2C-/SMBus-Schnittstelle
- Blockierte Stromversorgungserkennung
- Einzeldraht-Synchronisierung ermöglicht die Erweiterung des Controllers auf 50 Bauteile (300 Stromversorgungen)
- Konfiguration und Fehlerprotokollierung im EEPROM
- EEPROM-spezifiziert über den gesamten Temperaturbereich, auf 125 °C eingestuft, Speicherung von 10 Jahren
- Unterstützt durch die LTpowerPlay® GUI
- Fehler- und Systemstatus-Register
- Reset-Ausgang mit programmierbarer Verzögerung
- Großer Eingangsversorgungsspannungsbereich: 2,9 V bis 16,5 V
- 28-Pin-QFN-Gehäuse (5 mm x 6 mm)
Applikationen
- Netzwerkserver
- Datenspeichersysteme
- Telekommunikationsausrüstung
- Computersysteme mit hoher Verfügbarkeit

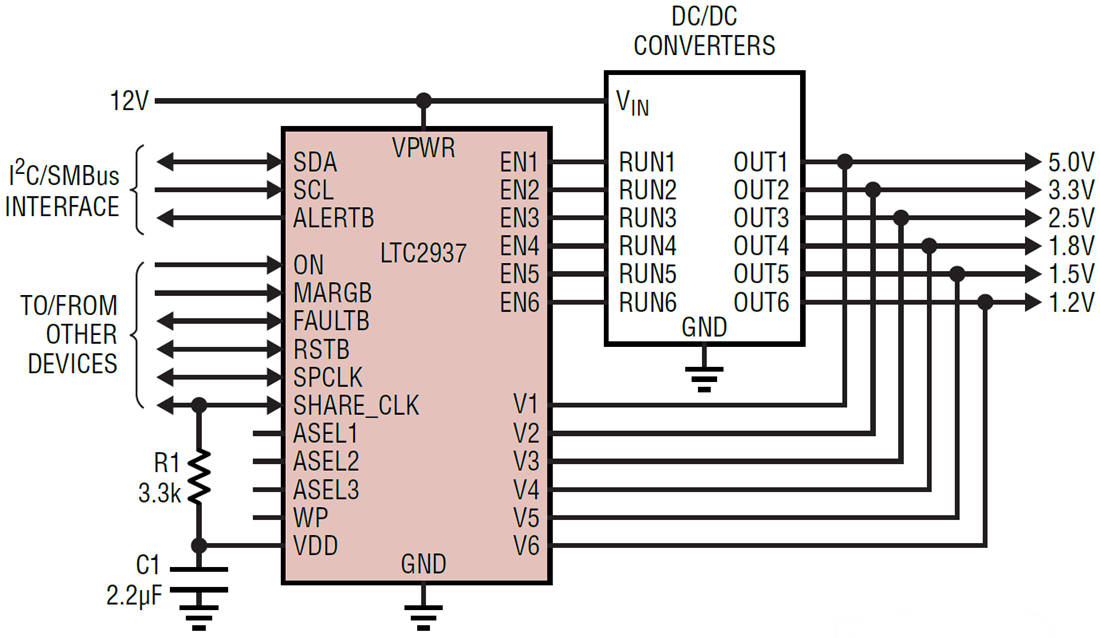

Typische Applikation
Veröffentlichungsdatum: 2019-07-03
| Aktualisiert: 2024-09-12
