Analog Devices Inc. LT8640A Abwärtsregler

Analog Devices Inc. LT8640A Abwärtsregler sind mit einer Silent Switcher^® -Architektur ausgestattet, um die EMI-Emissionen zu reduzieren und die Frequenzmodulation im Spektrum zu verbreiten. Diese Regler bieten einen hohen Wirkungsgrad bei Frequenzen von bis zu 3 MHz und einen extrem niedrigen Ruhestrom von 2,5 µA. Die LT8640A Regler können in verschiedenen Betriebsarten arbeiten, darunter Burst-Modus, Frequenzspreizungsmodus, Synchronisation auf einen externen Taktgeber und erzwungener Dauerbetrieb. Diese synchronen Abwärtsregler ermöglichen die Umwandlung von hohen_{_VIN- in niedrige VOUT-Werte} bei hoher Frequenz mit einer schnellen Mindesteinschaltzeit von 30 ns. Die LT8640A Regler eignen sich ideal für Applikationen, die einen hohen Wirkungsgrad bei sehr kleinen Lastströmen erfordern, wie z.B. in Automotive- und Industrie-Netzteilen.

Merkmale

Silent Switcher^® -Architektur:
- Äußerst niedrige EMI-Emissionen
- Frequenzspreizungsmodulation
Hoher Wirkungsgrad bei Hochfrequenz:

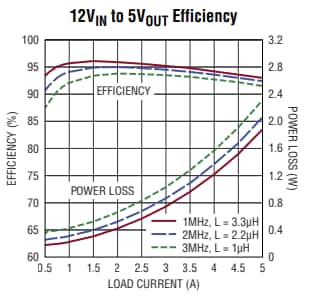

Bis zu 96 % Wirkungsgrad bei 1 MHz, 12 V_IN bis 5 V_OUT
Bis zu 95 % Wirkungsgrad bei 2 MHz, 12 V_IN bis 5 V_OUT
Großer Eingangsspannungsbereich: 3,4 V bis 42 V
Maximaler Dauerbetrieb von 5 A und Spitzenleistung bei Transienten von 8 A
Betrieb im Burst Mode^® mit extrem niedrigem Ruhestrom
- 2,5 µA IQ bei Regelung von 12_{_VIN zu 3,3 VOUT}
- Ausgangswelligkeit: <10 mV_P-P
Low-Dropout-Spannung von 100 mV bei 1 A unter allen Bedingungen

Schnelle Einschaltzeit von mindestens 30 ns
Erhältlich in festem 3,3-V-Ausgang
Erzwungener ununterbrochener Modus
Verträgt sicher einen hohen Rückstrom
Einstellbarer und synchronisierbarer Frequenzbereich von 200 kHz bis 3 MHz
Spitzenstrommodus-Betrieb
Ausgangs-Sanftanlauf und Nachverfolgung
Kleines lötbares 18-Pin-QFN-Gehäuse von 3 mm x 4mm mit verbesserter Lötstellenzuverlässigkeit
AEC-Q100-qualifiziert für Fahrzeuganwendungen
