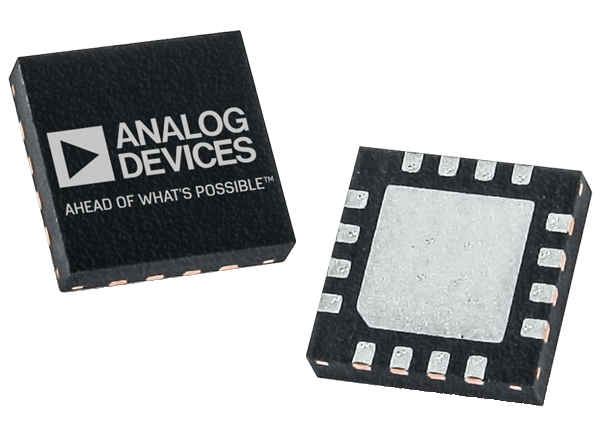

Analog Devices Inc. LT8374 Synchrone Step-down LED-Treiber
Analog Bauteil LT8374 Synchrone Step-down LED-Treiber verfügen über eine Festfrequenz und eine Spitzenstromregelung. Der LED-Strom wird durch einen Widerstand vom CTRL-Pin zur Masse oder durch das Anlegen eines PWM-Signals auf den CTRL-Pin programmiert. Der Strommessverstärker hat einen großen Gleichtaktbereich von 0 V bis VIN, wodurch der LT8374 sich hervorragend für Matrix-Applikationen eignet. Eine Ausgangsspannungsbegrenzung kann mit einem Widerstand vom ISP-Pin zum FB-Pin eingestellt werden.
Die Schaltfrequenz für das analoge BauteilLT8374 ist für 330 kHz/2 MHz ausgelegt und kann auf einen externen Taktgeber synchronisiert werden, der auf dem SYNC-/ SPRD-Pin angelegt ist. Wenn die optionale Frequenzspreizungsmodulation aktiviert ist, variiert die Frequenz von 100 % bis 125 % zur Reduzierung von EMI. Zusätzliche Funktionen umfassen eine optionale interne Kompensation von 0,2 nF/0,9 nF des Kondensators und eine thermische Abschaltung.
Merkmale
- Geringe Anzahl von Bauelementen und einfache Lösung
- Großer Eingangsspannungsbereich: 6,5 V bis 60 V
- LED-Kettenspannung: 0 V bis 59 V
- LED-Stromregelung: ±3 %
- Frequenzspreizungs-Modulation
- Interner Kompensations-Kondensator
- 20:1 analog, duty cycle oder eine PWM LED-Stromregelung
- 330kHz/2MHz feste interne Frequenz — (LT8374/LT8374-1)
- Externe Frequenz-Synchronisierung
- 4 mm x 4 mm, 16-Pin, seitenlötbares QFN-Gehäuse
- AEC-Q100 qualifiziert für Fahrzeuganwendungen
Applikationen
- Fahrzeugbeleuchtung
- Matrix LED-Beleuchtung
- Universal-LED-Treiber
- Stromquellen

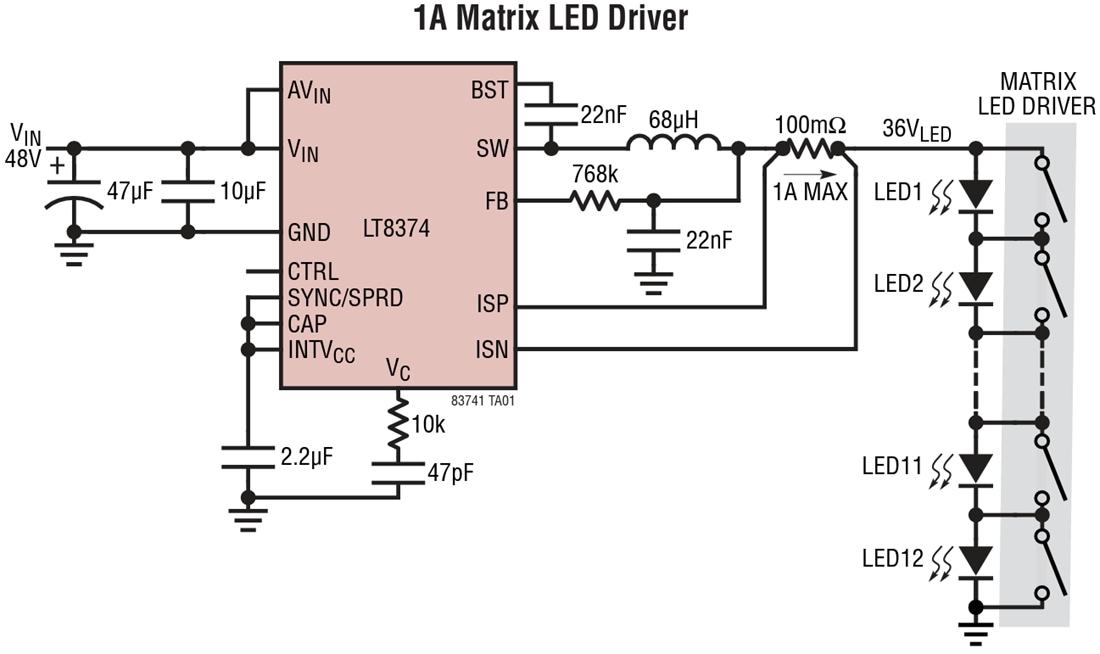

Typical Appication
