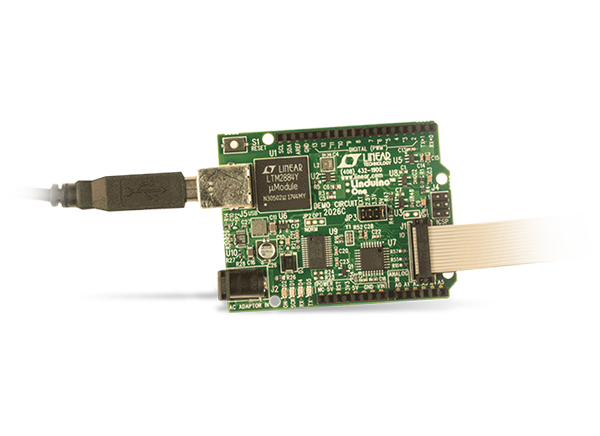

Analog Devices Inc. Linduino® One (DC2026)
Das Analog Devices Inc. Linduino® One (DC2026) ist ein Arduino Uno-kompatibles Demonstrationsboard, das für die Verbindung mit QuikEval™ Evaluierungsboards ausgelegt ist. Das Linduino One wird mit einem vorgeladenen DC590 Emulator-Programm (ein sogenanntes „Sketch“) geliefert, das den Betrieb von angeschlossenen Demonstrationsboards mit der Standard-Quik-Eval-GUI-Software ermöglicht.Dadurch wird vor der Firmware-Entwicklung eine Verifizierung des Funktionsumfangs des Boards ermöglicht. Nach der Evaluierung mit QuikEval kann das Linduino One mit dem Kunden-Code neu programmiert werden. Darin enthalten ist ein hoch-optimiertes Demonstrations-Sketch für die Bibliothek eines jeden Bauteils, das eine Textanschlussschnittstelle zum Board zur Demonstration der Bibliotheksfunktionen bietet.
Das Linduino One ist auch als DC2026C-KIT verfügbar, das die DC934 Demonstrationsschaltung als Beispiel-Tochterboard enthält. Das DC934 wird als Demonstrationsboard für den LTC2607 16-Bit-Dual-I2C-Digital-Analog-Wandler (DAC) verwendet. Darüber hinaus verfügt dieses Board über einen LTC2422 20-Bit-Zweikanal-SPI-Schnittstellen-Analog-Digital-Wandler (ADC), der den DAC-Ausgang ausliest. Damit demonstriert dieses Board den Betrieb von sowohl SPI- als auch I2C-Schnittstellen und Mehrkanal-ADCs und -DACs.
Merkmale
- Arduino-Stiftleisten ermöglichen die Verbindung zu Arduino Shield-Standard-Add-on-Boards.
- Der 14-Pin-QuikEval-Steckverbinder bietet eine direkte Verbindung zu den Demonstrationsboards, einschließlich ADCs, DACs, Leistungssystemmanagement, HF-Synthesizer, Systemüberwachung und -steuerung und viele mehr.
- Wählbare 5 V, 3,3 V, 2,5 V, 1,8 V Logikpegel und eine analoge Versorgung auf QuikEval-Steckverbindern
- ICSP-Stiftleiste (In Circuit Serial Programming) für externe Programmierungstools, wie z. B. AVR Dragon oder JTAGICE3
- USB-Anschluss für die Verbindung mit einem Host-Computer
- Der On-Board-LTM2884 bietet eine galvanische Trennung von USB-Daten und Leistung für sowohl Sicherheit und Rauschunterdrückung
- Ein 7-V- bis 20-V-Hilfsstromeingang auf der isolierten Seite, mit Umwandlung zu 5 V über einen LT3973 ermöglicht einen Hochleistungsbetrieb von bis zu 750 mA.
- Status-LEDs und Benutzer-Reset-Taste
Einsetzbare Produkte
Analog Devices Inc. DC2826A Demonstrationsschaltung
Demonstrations- und Evaluierungs-Beispielschaltung basierend auf dem LTC2947-65 Leistungs- und Energieüberwachungs-IC.
Analog Devices Inc. LTC2357-18 Demonstrationsboard
Zur Evaluierung der LTC2357 18-Bit-SAR-ADCs ausgelegt.
Software
The Linduino One Demonstration Board can be used with a wide variety of Evaluation Boards for various Analog Devices parts, including Analog to Digital Converters, Digital to Analog Converters, high-voltage power monitors, temperature measurement devices, RF synthesizers, battery stack monitors, and more. The QuikEval program provides GUIs for all compatible evaluation boards. Code samples, which are written using Arduino and are called sketches, are also available. LTSketchbook is the entire code base that holds sketches to talk to Analog Devices’ integrated circuits using the Linduino Board.

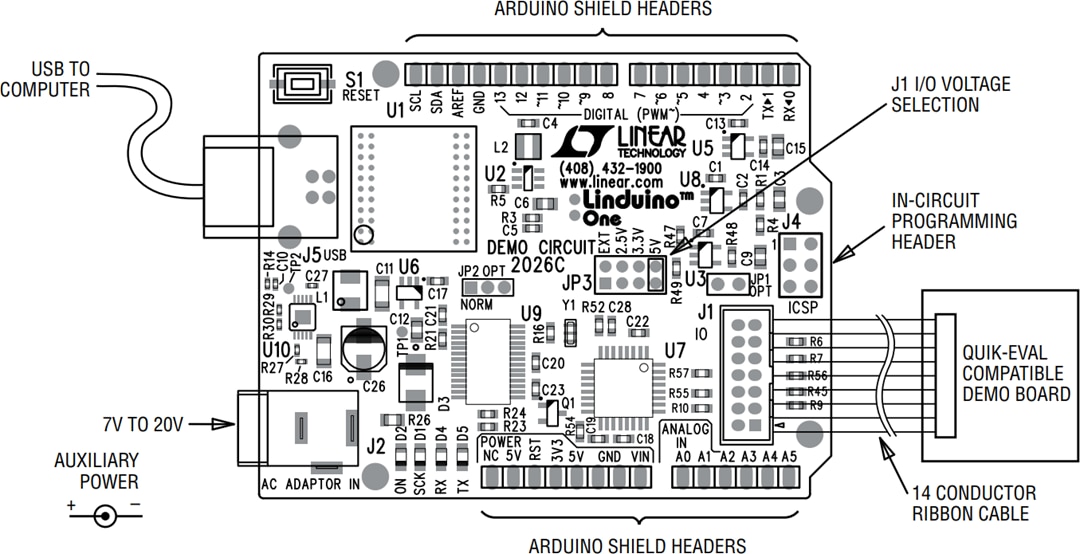

Grundlegende Verbindungen
