Analog Devices Inc. EVAL-LT8645SA-AZ Evaluierungsboard
Das Evaluierungsboard EVAL-LT8645SA-AZ von Analog Devices demonstriert das Betriebsverhalten des synchronen Abwärtsreglers LT8645SA mit 65 V, 8 A und der Architektur Silent Switcher® 2. Dieses fortschrittliche Design minimiert EMI-Emissionen und liefert gleichzeitig einen hohen Wirkungsgrad und ein schnelles Einschwingverhalten. Das Evaluierungsboards EVAL-LT8645SA-AZ von ADI unterstützt einen Eingangsspannungsbereich von 5,6 V bis 65 V und bietet einer festen Ausgangsspannung von 5 V und bei einem Strom von bis zu 8 A. Das Board bietet eine programmierbare Schaltfrequenz zwischen 200 kHz und 2,2 MHz mit einer Standardeinstellung von 2 MHz und verfügt über wählbare Betriebsmodi wie Burst-Modus ® für extrem niedrigen Ruhestrom, Forced-Continuous-Modus und Frequenzspreizungs-Modus für verbesserte EMI-Leistung.
Das Bauteil EVAL-LT8645SA-AZ verfügt außerdem über eine SYNC-Fähigkeit für externe Taktsynchronisation und eine minimale Einschaltzeit von 40 ns, wodurch Umwandlung von hoher VIN in niedrige VOUT bei hohen Frequenzen ermöglicht wird. Mit einem Wirkungsgrad von bis zu 94 % und Einhaltung der EMI-Normen gemäß CISPR25 Klasse 5 eignet sich dieses Board bestens für die Fahrzeug- und Industriebranche sowie für DC/DC-Abwärtswandler für allgemeine Zwecke. Das Bauteil wird vollständig montiert und getestet geliefert, inklusive eines integrierten EMI-Filters, der zu Evaluierungszwecken umgangen werden kann.
Merkmale
- Synchroner Abwärtswandler der zweiten Silent-Switcher-Generation mit 65 V und 8 A und mit spektral verteilter Frequenzmodulation.
- Buck-Topologie (Abwärts-Topologie)
- Eingangsspannungsbereich von 5,6 V bis 65 V mit integriertem EMI-Filter, erfüllt die CISPR25-Spitzengrenzwerte der Klasse 5
- Ausgangsspannungsbereich: 4,85 V – 5,15 V, typ. 5 V
- Maximaler Ausgangsstrom: 8 A (minimum)
- Schaltfrequenzbereich: 1,85 MHz – 2,15 MHz, typ. 2 MHz
- 93 % typischer Wirkungsgrad
- SYNC-Fähigkeit – kann über den SYNC-Pin mit einem externen Taktgeber synchronisiert werden.
- Wählbare Modi
- Burst-Modus für extrem niedrigen Ruhestrom und hohen Wirkungsgrad bei geringen Lasten
- Forced-Continuous-Modus (FCM)
- Frequenzspreizungs-Modus für verbessertes EMI/EMC-Betriebsverhalten
- Minimale Einschaltzeit von 40 ns ermöglicht die Umwandlung von hoher VIN in niedrige VOUT bei hoher Frequenz
- Beinhaltet freiliegende Pads für niedrige thermischer Widerstand, Leistungsreduzierung erforderlich für hohe Eingangsspannung und thermische Bedingungen
Applikationen
- Fahrzeuganwendungen
- Automotive-Always-On-Systeme
- Automotive-Kaltstart
- Automatisierte Testanlagen
- Verteilte Versorgungsregelung
- Industrieapplikationen
- Prüf- und Messsysteme
- Medizinisches Equipment
- Signalverarbeitungsapplikationen
- Bildgebungs- und HF-Systeme

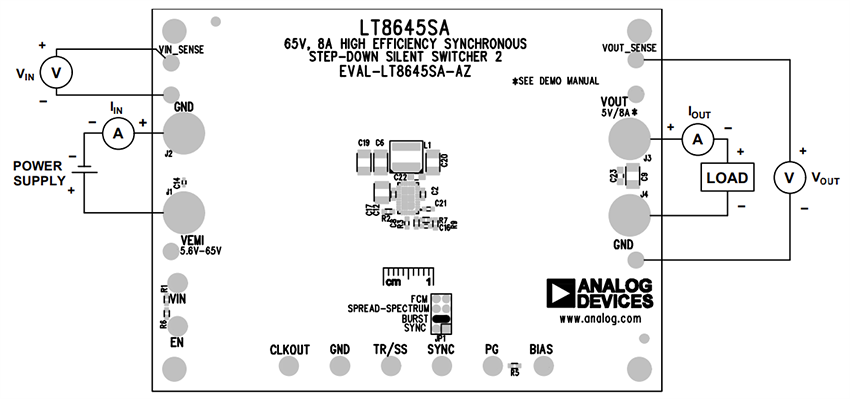

Aufbau der Messgeräte
