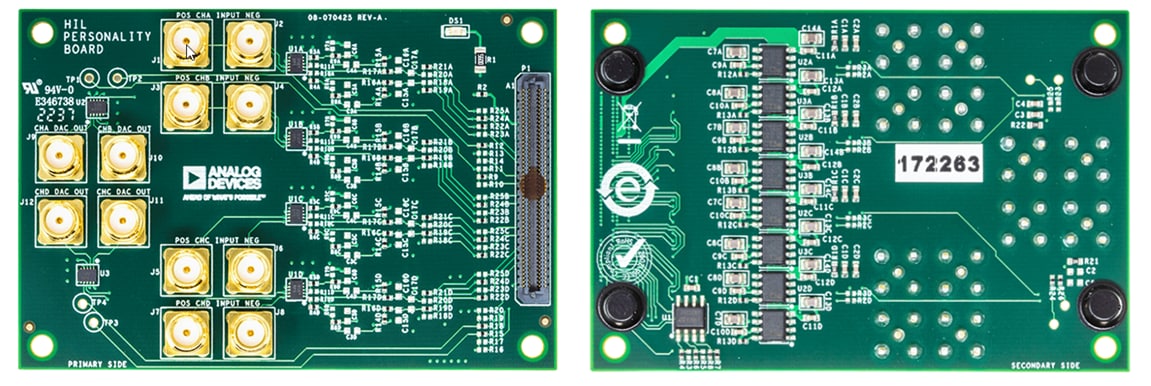

Analog Devices Inc. EVAL-CN0584-EBZ DEVELOPMENT KIT (LLDK) mit niedriger Latenz

Das Analog Devices EVAL-CN0584-EBZ Development Kit (LLDK) ist eine Entwicklungsplattform mit 4 x 16-Bit-ADC- und 4 x 16-Bit-DAC-Kanälen, die über den FMC Low Pin Count (LPC) Steckverbinder mit einem FPGA verbunden sind. Das LLDK Board liefert eine vollständige Datenerfassungs- und Signalerzeugungsplattform mit On-Board-Stromschienen, Spannungsüberwachung, Logikpegelumsetzung, Universal-I/O, I²C, SPI und einem Persönlichkeitsschnittstellen-Steckverbinder.

Der EVAL-CN0584-EBZ LLDK von ADI führt eine vollständige Erfassung und Wandlung von analogen Präzisions-Eingangsdaten in <70 ns mit dem ADC-Modul durch und entwickelt aus den in den DAC geschriebenen Ausgangsdaten einen stabilen analogen Full-Scale-Ausgang in <250 ns.

Merkmale

4 analoge Eingangskanäle mit konfigurierbaren Spannungsbereichen
4 analoge Ausgangskanäle mit konfigurierbaren Spannungsbereichen
Analoge Frontend-Board-Modellierung und simulation kompatibel mit MATLAB und Python in Rx- oder Tx-Pfaden

250 ns Latenz zwischen ADC-Messung und DAC-Einschwingzeit
Alle Strom- und Digitalverbindungen, die vom Schnittstellen-Steckverbinder bereitgestellt werden

Erforderliche Ausrüstung

EVAL-CN0585-FMCZ
EVAL-CN0584-EBZ
ZedBoard Rev D oder neuere Platine
12 V_DC, 3 A Stromversorgung
16 GB (oder größer) Klasse 10 (oder schneller) micro-SD-Karte
Mikro-USB-Kabel

Einrichtung der Benutzeroberfläche (eine Option auswählen):
- HDMI-monitor, Tastatur und Maus direkt in dasZedboard eingesteckt
- Host-Windows/ Linux/Mac-Computer auf dem gleichen Netzwerk wie das Zedboard
