Analog Devices Inc. LTM4641 DC1543B-Demonstrationsboard
Das Analog Devices Inc. LTM4641 DC1543B-Demonstrationsboard verfügt über einen Eingangsspannungsbereich von 4,5 V bis 38 V und enthält den LTM4641. Der LTM4641 ist ein Schaltmodus-µModule-Abwärtsleistungsregler mit hohem Wirkungsgrad und hoher Dichte und hervorragenden Eingangs- und Lastschutzfunktionen. Das LTM4641 DC1543B-Demonstrationsboard liefert eine Ausgangsspannung, die von 0,8 V bis 6 V mit einem Nennlaststrom von 10 A über eine Steckbrücke programmierbar ist. Ein Derating ist für spezifische VIN-, VOUT-, Frequenz- und thermische Bedingungen erforderlich.
Das LTM4641 DC1543B-Demonstrationsboard von ADI bietet den TRACK-/SS-Pin, der es dem Benutzer ermöglicht, eine Ausgangsverfolgung oder eine Soft-Start-Zeit zu programmieren. Darüber hinaus ermöglicht das LTM4641 DC1543B-Demonstrationsboard dem Benutzer die Aktivierung/Deaktivierung des Eingangs-Unterspannungsschutzes, des Eingangs-Verriegelungs-/Nicht-Verriegelungs-Überspannungsschutzes und des Verriegelungs-/Nicht-Verriegelungs-Übertemperaturschutzes.
Technische Daten
- Eingangsspannungsbereich: 4,5 V bis 38 V
- Über Steckbrücken wählbare Ausgangsspannung: 0,8 V, 1,0 V, 1,2 V, 1,5 V, 1,8 V, 3,3 V, 5 V, 6 V; ±1,5 %
- Maximaler Dauerausgangsstrom: 10 ADC
Weitere Ressourcen
Verwandte Produkte
Analog Devices Inc. LTM46xx µModule-Regler
System-in-Package-Leistungsmanagementlösungen in kompakten oberflächenmontierbaren BGA- oder LGA-Gehäusen.

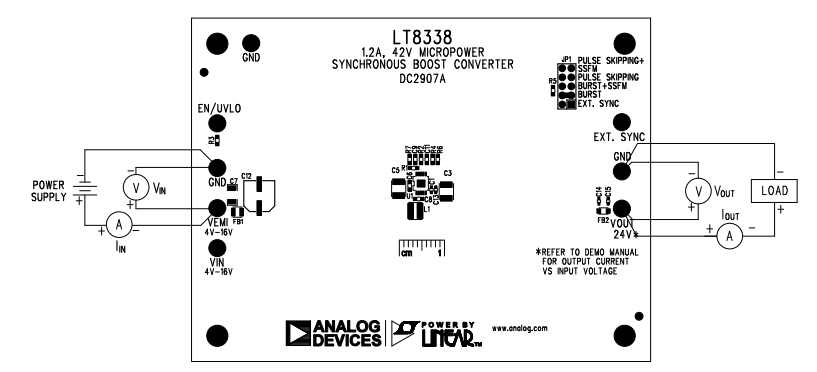

Korrekte Einrichtung der Messausrüstung
Veröffentlichungsdatum: 2021-01-04
| Aktualisiert: 2022-03-11
