Analog Devices Inc. Balanced Solutions Essentials Kit
Das Balanced Solutions Essentials Kit von Analog Devices bietet Produkte auf gebrauchsfertigen Platinen zum sofortigen Testen und Prototyping. Das Kit evaluiert die Wandler-ICs ADPL76030, ADPL26001, ADPL13602, ADPL54203, ADPL20502, ADPL62933, ADPL62935 und ADPL63164. Das Balanced Solutions Essentials Kit von ADI umfasst Bauteile aus den Produkt-Baureihen Abwärts- und Aufwärtswandler, Auf-/Abwärtswandler, Flyback-Wandler und Hochleistungs-Supervisoren.
Merkmale
- Ermöglicht das sofortige Testen von 8 Leistungslösungen und Supervisoren
- Enthält Abwärts- und Aufwärtswandler, Abwärts-/Aufwärtswandler, isolierte Flyback-Wandler ohne Optokoppler und Hochleistungs-Supervisoren
- Platinen mit Durchgangsbohrungen für das Prototyping auf Breadboards und in bestehenden Schaltungen sowie für Laborprüfungen
Applikationen
- Rechenzentren
- Verbrauchertechnologie

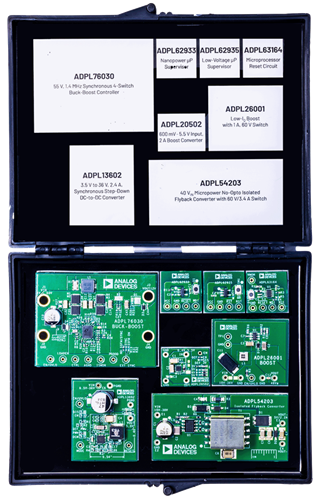

Lieferumfang Kit
- ADPL76030 Board
- ADPL26001 Board
- ADPL13602 Board
- ADPL54203 Board
- ADPL20502 Board
- ADPL62933 Board
- ADPL62935 Board
- ADPL63164 Board
Erforderliche Ausrüstung
- DC-Stromversorgung mit 12 V, 5 A Ausgang (ADPL76030, ADPL26001, ADPL13602 und ADPL54203)
- DC-Stromversorgung mit 2,5 V, 1 A Ausgang (ADPL20502)
- DC-Stromversorgung mit 3,3 V, 0,5 A Ausgang (ADPL62933, ADPL62935 und ADPL63164)
- Funktionsgenerator-WDI-Watchdog-Eingang (ADPL62933, ADPL63164)
- Ein Voltmeter
- Vier Bananenstecker-zu-Krokodilklemmen-Kabel
Videos
Layout
Verwandte Produkte
Analog Devices Inc. ADPL76030 Abwärts-Aufwärts-Controller mit vier Schaltern.
Buck-Boost Controller mit 4-Schalter zur Regelung der Ausgangsspannung und des Eingangs- oder Ausgangsstroms.
Analog Devices Inc. ADPL26001 Invertierender Wandler
Ist in der Lage, entweder positive oder negative Ausgangsspannungen mit einem einzigen Feedback-Pin zu entwickeln.
Analog Devices Inc. ADPL13602 Synchrone DC/DC-Abwärtswandler
Bauteile mit hohem Wirkungsgrad und integrierten MOSFETs, welche über einen Eingangsspannungsbereich von 3,5 V bis 36 V betrieben werden.
Entwicklungstools
Analog Devices Inc. ADPL13602EVKIT# Evaluierungskit
Ein bewährtes Design zur Evaluierung des synchronen DC/DC-Abwärtswandlers der Baureihe ADPL13602 mit hohem Wirkungsgrad.
Analog Devices Inc. EVAL-ADPL76030EBZ Evaluierungsboard
Zeigt die Funktionen des ADPL76030, eines synchronen 4-Schalter-DC/DC-Controllers mit Aufwärtsregelung.
Analog Devices Inc. EVAL-ADPL54203-AZ Evaluierungsboard
Isolierter Mikrostrom-Sperrwandler mit dem ADPL54203, der ohne Optokoppler arbeitet.
