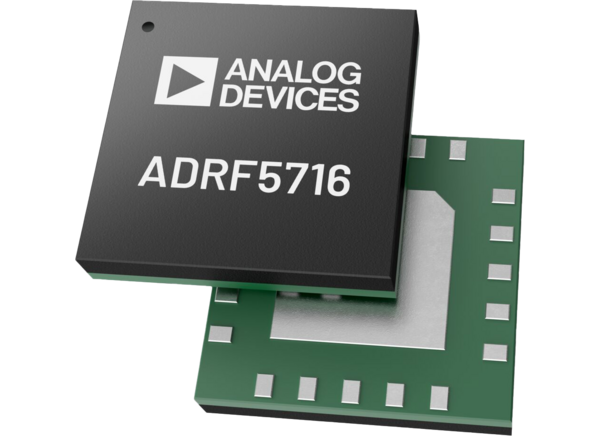

Analog Devices Inc. ADRF5716 Digitale Silizium-Dämpfer

Die Analog Devices Inc.  ADRF5716 digitalen Silizium-Dämpfer sind 2-bit-Dämpfer mit 48 dB-Dämpfungssteuerung in 16 dB-Schritten, die einen störungsfreien Betrieb unterstützen. Diese Dämpfer arbeiten in einem Ultrabreitband-Frequenzbereich von 100 MHz bis 30 GHz mit einer Einfügungsdämpfung von mehr als 2,9 dB und einer Dämpfungsgenauigkeit von mehr als 1,5 dB. Die ADRF5716 digitalen Silizium-Dämpfer  bieten ATTIN- und ATTOUT-Anschlüsse, die eine RF-Eingangsstrombelastbarkeit von durchschnittlich 30 dBm und 33 dBm Spitze bieten. Diese Dämpfer verfügen über eine duale Versorgungsspannung von 3,3 V sowie -3,3 V und unterstützen einen Einzelversorgungsbetrieb. Die ADRF5716 Silizium-Dämpfer sind mit komplementären Metalloxid-Halbleitern (CMOS) und Niederspannungs-Transistor-Transistor-Logikschaltung (LVTTL) kompatibel.

Merkmale

  • 100 MHz bis 30 GHz Ultrabreitband-Frequenzbereich
  • 16-dB-Schritte (typisch) zum 48 dB Dämpfungsbereich
  • Geringe Einfügungsdämpfung:
    • 1,6 dB at 8 GHz
    • 2,2 dB at 18 GHz
    • 2,9 dB at 30 GHz
  • Dämpfungsgenauigkeit:
    • ± (0,25 + 3,6 % des Dämpfungszustands) dB typisch bis zu 8 GHz
    • ± (0,10 + 1,8 % des Dämpfungszustands) dB typisch bis zu 18 GHz
    • ± (0,50 + 2,8 % des Dämpfungszustands) dB typisch bis zu 30 GHz
  • Typischer Stufenfehler:
    • ±0,7 dB typisch bis zu 8 GHz
    • ±1,0 dB typisch bis zu 18 GHz
    • ±1,5 dB typisch bis zu 30 GHz
  • Hohe Eingangslinearität:
    • 30 dBm typischer P0.1dB Einfügungsdämpfungszustand
    • 30 dBm typischer P0.1dB bei anderen Dämpfungszuständen
    • IIP3: 50 dBm typisch
  • Hohe RF-Belastbarkeit:
    • 30 dBm durchschnittlich typisch
    • 33 dBm Spitze (typisch)
  • 130 ns Typische HF-Amplituden-Einschwingzeit (0,1 dB des endgültigen HF-OUT)
  • Unterstützt Einzelversorgungsbetrieb
  • Enge Verteilung in relativer Phase
  • Keine Niederfrequenz-Störsignale
  • Parallelgeschaltete Modussteuerung, CMOS-/LVTTL-kompatibel
  • 3 mm x 3 mm, Land-Raster-Array mit 20 Anschlüssen[LGA]

Applikationen

  • Industrie-Scanner
  • Prüf- und Messgeräte
  • 5 G-Millimeterwellen-Mobilfunk-Infrastruktur
  • Militärfunkgeräte und Radarsysteme
  • Elektronische Gegenmaßnahmen (ECMs)
  • Mikrowellenfunkgeräte
  • Very Small Aperture Terminals (VSATs)

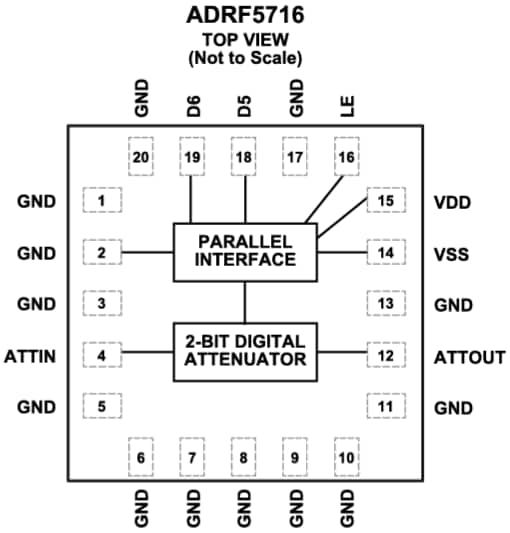

Funktionales Blockdiagramm

Blockdiagramm - Analog Devices Inc. ADRF5716 Digitale Silizium-Dämpfer

Verwandte Development Tools

EVAL-ADRF5716 Evaluierungsboard

Analog Devices Inc. EVAL-ADRF5716 Evaluierungsboard

Evaluiert die Funktionen und das Betriebsverhalten des digitalen 2-Bit-Dämpfers ADRF5716.

Learn Moreüber Analog Devices Inc. EVAL-ADRF5716 Evaluierungsboard View Productsverwandt mit Analog Devices Inc. EVAL-ADRF5716 Evaluierungsboard
Veröffentlichungsdatum: 2024-01-31 | Aktualisiert: 2024-03-06
