Analog Devices Inc. ADPA1105 0,9-GHz- bis 1,6-GHz-GaN-Leistungsverstärker
Analog Devices Inc. ADPA1105 GaN-Leistungsverstärker bieten 46 dBm (40 W) mit einem typischen Leistungswirkungsgrad (PAE) von 60 % über eine Bandbreite von 0,9 GHz bis 1,4 GHz. Darüber hinaus unterstützt der ADPA1105 eine Gain-Flachheit von ±0,5 dB über eine Bandbreite von 0,9 GHz bis 1,4 GHz.
Merkmale
- Typische Ausgangsleistung von 46 dBm mit PIN = 19 dBm
- Kleinsignal-Gain: 34,5 dB bei 0,9 GHz bis 1,4 GHz (typisch)
- Leistungsverstärkung mit PIN = 19 dBm: 27 dB (typisch)
- Bandbreite von 0,9 GHz bis 1,6 GHz
- PAE mit PIN = 19 dBm: 60 % bei 0,9 GHz bis 1,4 GHz (typisch)
- VDD = 50 V bei 400 mA bei einer Tastverhältnis-Versorgungsspannung von 10 %
- 32-Pin-LFCSP_CAV-Gehäuse von 5 mm × 5 mm
Applikationen
- Wetterradar
- Marine-Radaranlagen
- Militärische Radaranlagen

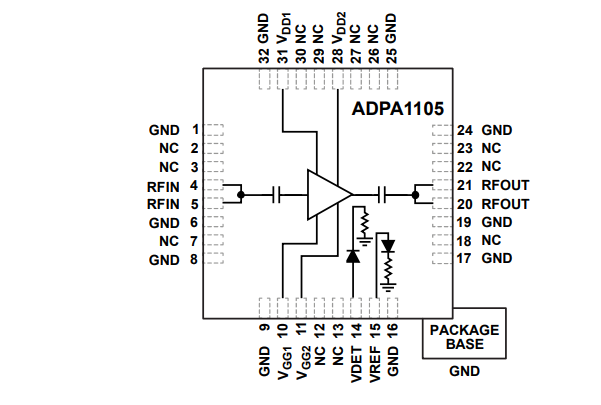

FUNKTIONALES BLOCKDIAGRAMM
Verwandte Produkte
Analog Devices Inc. ADPA1105-EVALZ Evaluierungskit
Ermöglicht eine umfassende Evaluierung des ADPA1105 GaN-Leistungsverstärkers mit 0,9 GHz bis 1,6 GHz.
