Analog Devices Inc. ADMV8913-EVALZ Evaluierungsboard
Das Analog Devices Inc. ADMV8913-EVALZ Evaluierungsboard ermöglicht Benutzern die Evaluierung des digital abstimmbaren ADMV8913 Hochpassfilters (HPF) und Tiefpassfilters (LPF). Das ADMV8913-EVALZ enthält den ADMV8913 Chip sowie einen negativen Spannungsgenerator, einen Low-Dropout-Regler (LDO) und eine Schnittstelle zur EVAL-SDP-CS1Z (SDP-S) Systemdemonstrationsplattform (SDP), um eine einfache und effiziente Evaluierung zu ermöglichen. Darüber hinaus ermöglichen der negative Spannungsgenerator und die LDO-Regler den Betrieb des ADMV8813 entweder über die 5-V-USB-Versorgungsspannung vom PC über die SDP-S oder zwei externe Netzteile.
Der ADMV8913 ist ein vollständig monolithischer Mikrowellen- integrierter Schaltkreis (MMIC), der über eine digital wählbare Betriebsfrequenz verfügt. Der Chip verfügt über einen integrierten HPF gefolgt von einem integrierten LPF, der eine Passband-Reaktion innerhalb des X-Band-Frequenzbereichs ermöglicht. Der Chip wird entweder mit der parallelgeschalteten Logik-Schnittstelle oder einer 4-Draht-Schnittstelle mit seriellem Anschluss (SPI) programmiert. Der SDP-S Controller ermöglicht dem Benutzer die Verbindung mit dem ADMV8913 SPI über die ADI Analysis | Control | Evaluation (ACE) Software.
Merkmale
- Vollständig bestücktes Evaluierungsboard für den ADMV8913
- On-Board-SDP-S-Steckverbinder für SPI
- Evaluierung mit On-Board-LDO-Reglern, die von der USB-ACE-Software-Schnittstelle für die SPI-Steuerung betrieben werden
Erforderliche Ausrüstung
- Netzwerkanalysator
- Windows® PC
- USB-Kabel
- EVAL-SDP-CS1Z (SDP-S) Controller-Board
Verwandte Produkte
Analog Devices Inc. ADMV8913-EP MMICs
Verfügen über einen integrierten HPF und LPF, die ein Durchlassbandverhalten innerhalb von 6,6 GHz bis 11,9 GHz ermöglichen.
Weitere Ressourcen
Prüfstand-Einrichtung

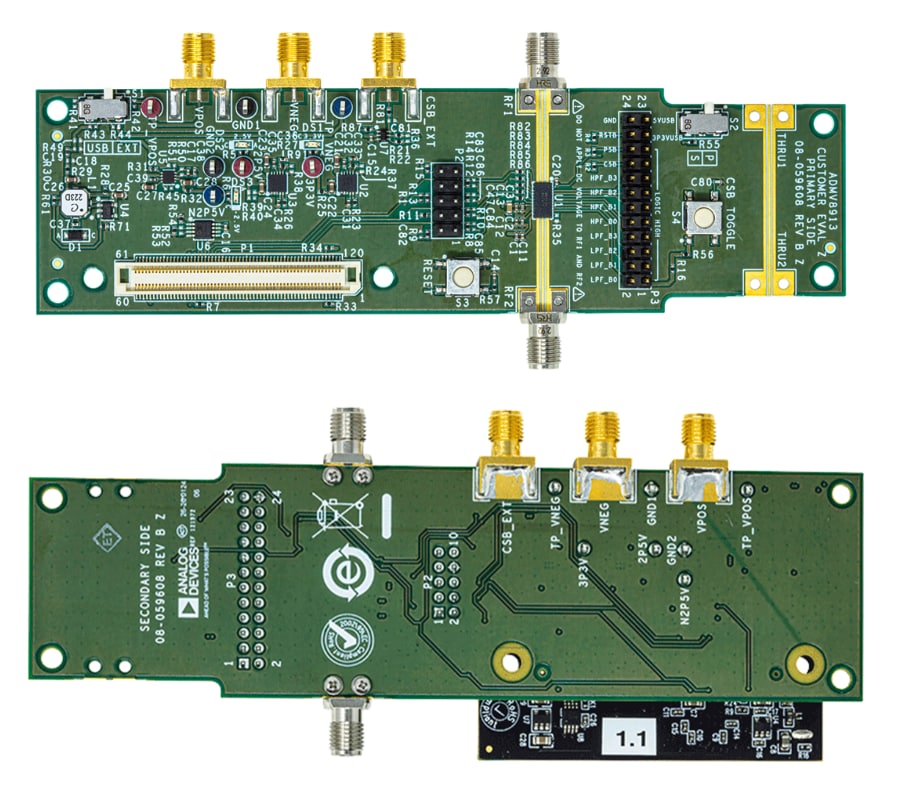

Layout
Boardübersicht
