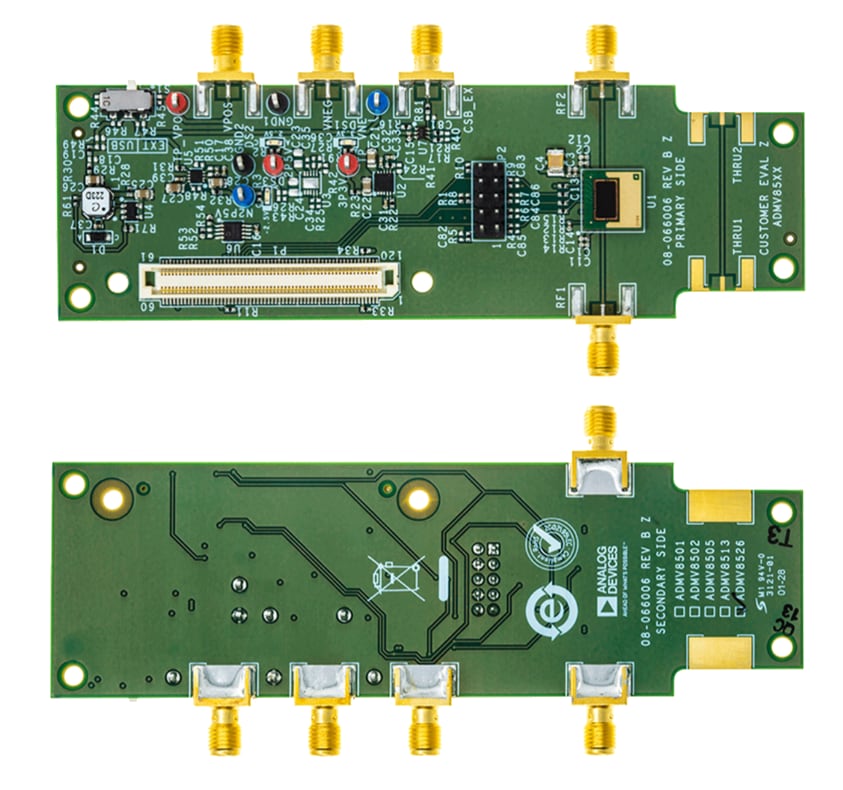

Analog Devices Inc. ADMV8526-EVALZ Evaluierungsboard
Das Analog Devices Inc. ADMV8526-EVALZ Evaluierungsboard ermöglicht die Evaluierung des ADMV8526 digital abstimmbaren Bandpassfilters (BPF). Der ADMV8526 verfügt über einen einstellbaren FCENTER-Frequenzbereich von 1,25 GHz bis 2,60 GHz und verwendet einen 8-Bit-Wert (256 Zustände), der eine zum Patent angemeldete Interpolationstechnik enthält.
Das ADMV8526-EVALZ von ADI kombiniert den ADMV8913 Chip, einen negativen Spannungsgenerator, einen Low-Dropout-Regler (LDO) und eine Schnittstelle zur EVAL-SDP-CS1Z (SDP-S) Systemdemonstrationsplattform (SDP), um eine einfache und effiziente Evaluierung zu ermöglichen. Darüber hinaus ermöglichen der negative Spannungsgenerator und die LDO-Regler, dass der ADMV8526 entweder über die 5-V-USB-Versorgungsspannung vom PC über die SDP-S oder über zwei externe Netzteile betrieben werden kann.
Der ADMV8526 Chip kann mit einer seriellen 4-Draht-Peripherieschnittstelle (SPI) programmiert werden und der SDP-S Controller ermöglicht die Verbindung mit der SPI des ADMV8526 über die Analysesteuerungs-Evaluierungssoftware (ACE).
Erforderliche Ausrüstung
- Netzwerkanalysator
- Windows®-PC
- USB-Kabel
- EVAL-SDP-CS1Z (SDP-S) Controller-Board
Verwandte Produkte
Analog Devices Inc. ADMV8526 Digital abstimmbare Filter
Bieten eine dynamisch einstellbare Lösung in fortschrittlichen Kommunikationsapplikationen.
Dazugehöriges Controllerboard
Analog Devices Inc. Analog Devices EVAL-SDP-CS1Z Steuerungsplatine
SDP-S Controller-Karte; ermöglicht die Konfiguration und Datenerfassung auf Tochterkarten vom PC über USB.
