Analog Devices Inc. ADL6331 Sendeverstärker mit variabler Gain (TxVGA)

Der Sendeverstärker mit variabler Gain (TxVGA) ADL6331 von Analog Devices liefert eine Schnittstelle von HF-Digital-Analog-Wandlern (HF-DACs) zu einer einendigen Leistungsverstärker-Signalkette. Jeder ADL6331 IC besteht aus einem Balun, zwei differentiellen HF-Verstärkern mit Bypass-Dämpfer und einem digitalen Stufendämpfer (DSA), um eine angemessene Sendeleistung in einem 24-poligen LGA-Gehäuse von 4,0 mm x 4,0 mm zu liefern.

Der ADL6331 von ADI bietet eine Steuerung über die Serial-Port Interface (SPI), um HF-Signalpfade zu konfigurieren oder den Versorgungsstrom im Vergleich zur Leistung zu optimieren. Ein integrierter HF-Balun bietet einen einendigen Ausgang über 0,38 GHz bis 8,0 GHz (ADL6331-A) oder 1,0 GHz bis 12,0 GHz (ADL6331-B) mit einer guten Impedanzanpassung.

Merkmale

  • Breitband-TxVGA-Schnittstelle zwischen RF-DAC und Strahlformer und dem Leistungsverstärker
  • Betriebsfrequenzbereich von 0,38 GHz zu 12 GHz, zwei Produktvarianten
    • ADL6331-A: 0,38 GHz bis 8,0 GHz
    • ADL6331-B: 1,0 GHz bis 12,0 GHz
  • Optimiert die Gleichtaktunterdrückung von RF-DAC, Oberwellen gerader Ordnung und Intermodulation
  • 50 Ω Differenzeingänge und 50 Ω einendiger Ausgang
  • Integrierter Breitband-HF-Ausgangsbalun
  • Verstärkungsregelbereich 70 dB in 1,0-dB-Schritten
  • HF-DSA-Bereich von 24,0 dB mit 1,0-dB-Schritten
  • Bypass-Verlust des Verstärkers von jeweils 12 dB
  • Asynchrones Umschalten zwischen mehreren vordefinierten Dämpfungswerten und Bypassverstärkerstufen
  • Leistungsverstärkung bei 4 GHz: 15,5 dB (ADL6331-A), 15,8 dB (ADL6331-B)
  • Rauschfaktor bei 4 GHz: 7,5 dB (ADL6331-A), 8,1 dB (ADL6331-B)
  • OIP3 bei 4 GHz: 32,8 dBm (ADL6331-A), 31,8 dBm (ADL6331-B)
  • OIP2 bei 4 GHz: 59,7 dBm (ADL6331-A), 56,2 dBm (ADL6331-B)
  • OP1dB bei 4 GHz: 12,2 dBm (ADL6331-A), 12,3 dBm (ADL6331-B)
  • Vollständig programmierbar über eine Drei- oder Vierdraht-SPI
  • Einzelversorgung 3,3 V
  • 4,0 mm x 4,0 mm Land Grid Array (LGA) mit 24 Anschlüssen

Applikationen

  • Luft- und Raumfahrt und Verteidigung
  • Mess- und Prüfgeräte
  • Kommunikationssysteme

Dazugehöriges Evaluierungsboard

Analog Devices Inc. ADL6331-EVALZA Evaluierungsboard

Verfügt über eine manuelle Steuerung des ADL6331 über USB auf einem Windows-PC über ein SDP-S-Schnittstellenboard.

Learn Moreüber Analog Devices Inc. ADL6331-EVALZA Evaluierungsboard View Productsverwandt mit Analog Devices Inc. ADL6331-EVALZA Evaluierungsboard

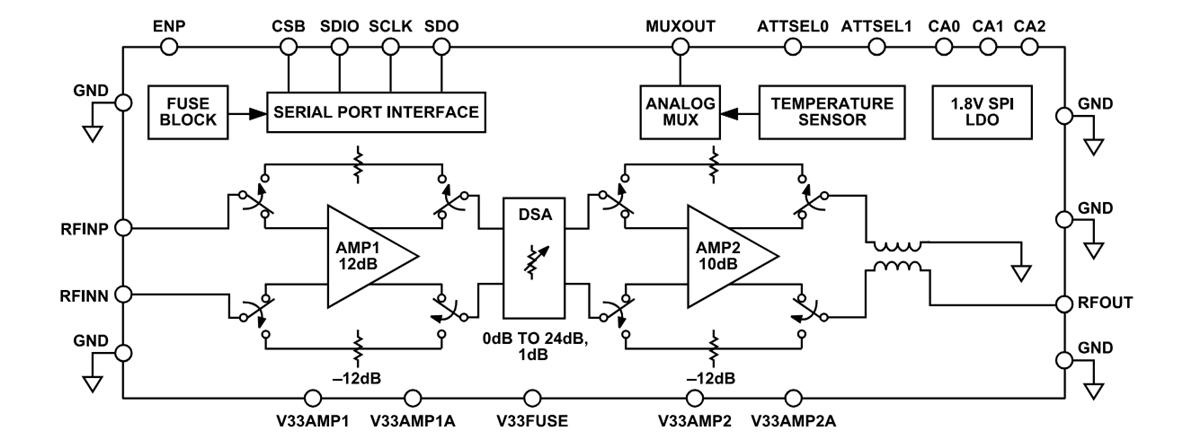

Funktionales Blockdiagramm

Blockdiagramm - Analog Devices Inc. ADL6331 Sendeverstärker mit variabler Gain (TxVGA)
Veröffentlichungsdatum: 2024-06-21 | Aktualisiert: 2024-07-15
