Analog Devices Inc. ADIN2111 2-Port Ethernet-Schalter-ICs

Die ADIN2111 2-Port-Ethernet-Schalter von Analog Devices Inc. sind Strom sparende Schalter mit geringer Komplexität, die zwei Ethernet-Anschlüsse, 10BASE-T1L-PHYs und einen seriellen Peripherieschnittstellen-Anschluss (SPI) integrieren. Der ADIN2111 eignet sich hervorragend für Industrie-Ethernet-Applikationen mit Strom sparenden Knoten. Das Bauteil ist mit dem IEEE® 802.3cg-2019™ Ethernet-Standard für 10 Mbps Single-Pair-Ethernet (SPE) mit großer Reichweite konform.

Die ADI ADIN2111 2-Port Ethernet-Switches unterstützen verschiedene Routing-Konfigurationen zwischen den beiden Ethernet-Ports und dem SPI-Host-Port und bieten damit eine flexible Lösung für Linien-, Daisy-Chain- oder Ring-Netzwerk-Topologien. Darüber hinaus ermöglicht das Gerät eine Kabelreichweite von bis zu 1.700 Metern bei einer extrem niedrigen Leistungsaufnahme von 77 mW.

Die Robustheit auf Systemebene wird durch eine integrierte Schaltung zur Überwachung der Spannungsversorgung und eine POR-Schaltung (Power-on-Reset) verbessert. Der ADIN2111 kann das 4-Draht-SPI für die Kommunikation mit dem Host auf OPEN Alliance SPI oder generisches SPI konfigurieren. Beide Modi unterstützen die optionale Datensicherung oder die zyklische Redundanzprüfung (CRC).

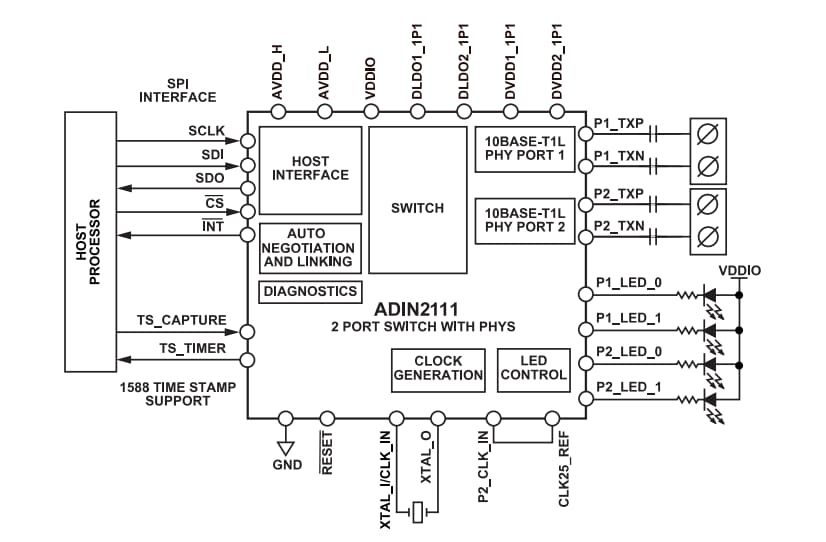

Merkmale

Konform mit 10BASE-T1L IEEE-Standard 802.3cg-2019
Unterstützt Sendepegel von 1,0 V p-p und 2,4 V p-p
Kabelreichweite
- Bis zu 1.700 Meter mit 1,0 V p-p Sendepegel
- Bis zu 1.700 Meter mit 2,4 V p-p Sendepegel
Geringer Stromverbrauch
- Einzelversorgung 1,0 V p-p: 90 mW typisch
- Doppelte Versorgung 1,0 V p-p: 77 mW typisch
Integrierter Schalter mit SPI
- Vollduplex: 10 Mbps
- 16 MAC-Adressen werden für die Rahmenweiterleitung unterstützt
- Unterstützt OPEN Alliance 10BASE-T1x MAC PHY SPI
- MDIO-Speicherkarte über SPI zugänglich
- Unterstützt Warteschlangen mit hoher und niedriger Priorität
- Gesamter Pufferspeicher von 28 kB, der von Ports und Host gemeinsam genutzt wird

Autonegotiationsfähigkeit
Verwaltete oder nicht verwaltete Konfiguration
Cut-through- oder Store-and-Forward-Verfahren
IEEE-1588-Zeitstempelerfassung beim Senden und Empfangen
Diagnose
- Rahmengenerator und Prüfer
- Mehrere Loopback-Modi
- Unterstützung des IEEE-Testmodus
- Dedizierte Port-Statistikzähler
- Diagnose von Verbindungen und Kabeln
25 MHz Quarz oder externer Takteingang
Einzel- oder Doppelversorgung mit 1,8 V oder 3,3 V Betrieb
Integrierte Stromversorgungsüberwachung und POR
48-poliges, 7 mm x 7 mm großes LFCSP-Gehäuse
Temperaturbereich
- -40 °C bis +85 °C Industriell
- -40 °C bis +105 °C Erweitert
