Analog Devices Inc. ADAF1080 Magnetfeldsensoren
Analog Devices ADAF1080 Magnetfeldsensoren kombinieren eine integrierte Signalaufbereitung mit einem AMR-Sensor und einem Signalkonditionierungsverstärker. Die Einachsen-Magnetfeldsensoren mit hoher Genauigkeit bieten eine elektrische Offset-Kompensation, integrierte Diagnosefunktionen und einen Analog-Digital-Wandler-Treiber (ADC) für die präzise Messung von Magnetfeldern bis zu ± 8 mT.
Der ADAF1080 Sensor von ADI verfügt über zwei Chips in einem Gehäuse, einen AMR-sensor und einen Applikationsspezifischen IC (ASIC). Das Bauteil verfügt über ein präzises, verstärktes Ausgangssignal, das proportional zur Magnetfeldstärke entlang der empfindlichen Achse des Sensors ist. Die Ausgangsspannung ist ratiometrisch zur Versorgungsspannung mit einem Gleichtakt von der Hälfte der Spannung, die auf dem externen VSET-Eingangspin eingestellt ist. Die magnetische Ausrichtung des Sensors kann durch eine integrierte Flip-Spule definiert werden, die zur elektrischen Offset-Auslöschung in Anwesenheit eines konstanten Magnetfeldes verwendet werden kann. Die Diagnose kann mit einer integrierten Diagnosespule durchgeführt werden, um die Verstärkung des Systems zu messen oder ein magnetisches Sättigungsereignis zu erkennen.
Der ADAF1080 ist in einem 20-Pin-LFCSP-Gehäuse mit einem freiliegenden Pad untergebracht.
Merkmale
- Einachsiger, hochpräziser AMR-Magnetfeldsensor
- Maximale Magnetfeldstärke auf der Messfeldachse für linearen Betrieb bis zu ±8 mT
- Ausgangsrauschen: 6 NT/√Hz (äquivalente Rauschdichte des Magnetfelds)
- Dynamik-Bereich: >100 dB
- Flip-Spule zur Kalibrierung des elektrischen Offsets über Lebensdauer und Temperatur
- Temperaturkompensierter Ausgang
- Integrierter Präzisionsinstrumentenverstärker
- Bis zu 2,2 MHz Bandbreite bei Verstärkung = 20
- Programmierbares Chopping für Präzisionsmessungen
- Synchronisierungsfunktionen für Applikationen mit hoher Bandbreite
- Ratiometrische Ausgangsfähigkeit zur Verbesserung des PSRR
- Programmierbare Gain für einen ADC-Bereich von 1,8 V bis 5 V
- Analoger Ausgang optimiert für den Antrieb von ADC
- Benutzerfreundliche Funktionen
- Große vom Benutzer wählbare Gleichtakt-Ausgangsspannung
- Integrierte elektrische Offset-Unterdrückung
- Integrierte Diagnostik
- Temperaturbereich von -40 °C bis +125 °C
- Versorgungsspannungsbereich: 4,5 V bis 5,5 V
- Erhältlich in einem 20-Pin-LFCSP-Gehäuse mit einem freiliegenden Pad
Applikationen
- Isolierte und berührungslose Strommessung
- Tragbare Strommesszangen
- Motorsteuerungs-Strommessung
- AC-und DC-Leistungs-Applikationen
- Präzisions-Magnetfeld-Sensorapplikationen
- Lineare Präzisions-Encoder
- Rauscharme Magnetometer mit hoher Genauigkeit
Dazugehörige Evaluierungssysteme
Analog Devices Inc. EVAL-ADAF1080xEBZ Ringarchitektur Evaluierungssysteme
Basierend auf dem einachsigen, hochpräzisen Niederfeld-Magnetsensor ADAF1080.

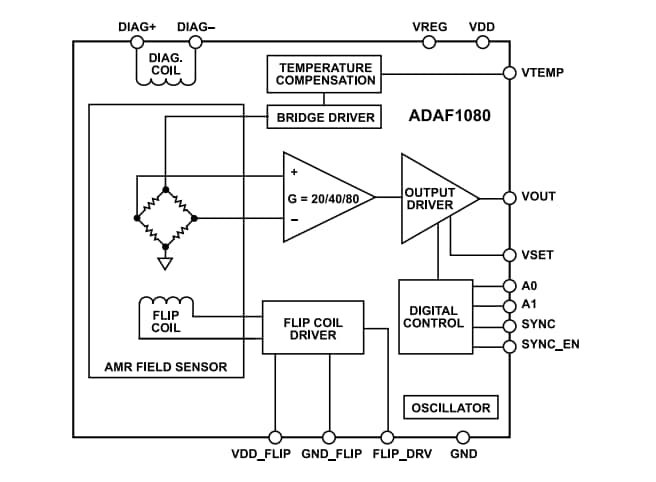

Blockdiagramm
