Analog Devices Inc. ADA4097 Over-The-Top™-Präzisions-Operationsverstärker
Analog Devices Inc. ADA4097 Over-The-Top™-Präzisions-Operationsverstärker sind robuste Rail-to-Rail-Ein-/Ausgangs-Präzisions-Operationsverstärker mit Eingängen von -VS bis +VS und darüber hinaus (Over-The-Top). Der ADA4097 Operationsverstärker verfügt über Offset-Spannungen von < 60 µV, Eingangsbiasströme (IB) von < 0,3 nA und kann mit einzelnen oder geteilten Versorgungen mit einem Bereich von 3 V bis 50 V betrieben werden. Darüber hinaus zieht der ADA4097 einen Versorgungsstrom von 32,5 µA.
Die Over-The-Top-Eingangsstufe des ADA4097 Operationsverstärkers von ADI verfügt über robuste Eingangsschutzfunktionen für raue Umgebungen. Die Eingänge können eine Differentialspannung von bis zu 80 V ohne Beschädigung oder Verschlechterung der DC-Genauigkeit tolerieren. Der Gleichtakt-Betriebseingangsspannungsbereich reicht unabhängig von der +VS-Versorgung von Rail-to-Rail und darüber hinaus, bis zu 70 V > -VS.
Der ADA4097 verfügt über einen Verstärkungsfaktor Eins und kann Lasten, die bis zu 20 mA erfordern, ansteuern. Darüber hinaus kann das Bauteil auch kapazitive Lasten von bis zu 100 pF ansteuern und ist mit einer stromsparenden Abschaltung verfügbar.
Die ADA4097 Verstärker sind in einem 6-Pin-Standard-TSOT-Gehäuse (Thin Small Outline Transistor, TSOT) verfügbar.
Merkmale
- Extrem großer Gleichtakt-Eingangsbereich von -VS – 0,1 V bis VS +70 V
- Großer Stromversorgungsspannungsbereich (VSY) von +3 V bis +50 V (±25 V für PSRR)
- Niedriger Versorgungsstrom: 32,5 μA (typisch)
- Niedrige Eingangs-Offset-Spannung: ±60 μV (max.)
- Niedrige Eingangs-Offset-Spannungsdrift: ±1 μV/°C max. (Klasse B)
- Niedriges Eingangsspannungsrauschen: 6 Hz (typisch) 1/f-Rauschecke
- 1.000 μV p-p (typisch) bei 0,1 Hz bis 10 Hz
- GBP von 130 kHz (typisch) für fTEST = 250 Hz
- Anstiegsrate von 0,1 V/μs (typisch) bei ΔVOUT = 4 V
- Abschaltung mit niedrigem Versorgungsstrom: 20 µA (max.)
- Niedriger Eingangs-Offset-Strom: ±300 pA (max.)
- Große Signalspannungs-Gain: 120 dB (min.) für ΔVOUT = 4 V
- CMRR: 120 dB (min.) bei VCM = -0,1 V bis +70 V
- PSRR: 123 dB (min.) bei VSY = +3 V bis ±25 V
- Eingangsübersteuerungs-tolerant ohne Phasenumkehrung
- ±2 kV HBM und ±1,25 kV FICDM
- 6-Pin-TSOT-Gehäuse
Applikationen
- Industrie-Sensorkonditionierung
- Versorgungsstrom-Sensoren
- Batterie- und Stromversorgungsüberwachung
- Frontend-Verstärker in rauen Umgebungen
- Sender von 4 mA bis 20 mA
Dazugehöriges Evaluierungskit
Analog Devices Inc. EVAL-ADA4097-1 Evaluierungskit
Zur Evaluierung des ADA4097-1 robusten Over-The-Top™-Präzisions-Operationsverstärker im 6-Pin-TSOT-Gehäuse ausgelegt.
Weitere Ressourcen
Artikel
Schutz vor Überspannungen in analogen Front-Ends
Dieser Artikel zeigt, wie Over-The-Top-Verstärker Schutz vor Überspannungen in industriellen Anwendungen bieten können.

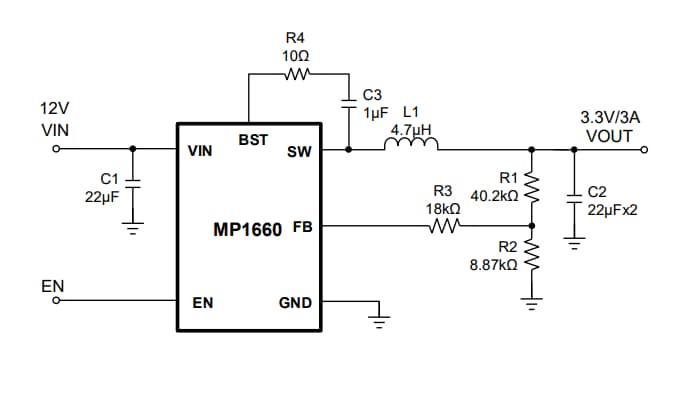

Typische Applikation
