Analog Devices Inc. AD4060 12-Bit Easy Drive SAR ADC
Der 12-Bit-Easy-Drive-SAR-Analog-Digital-Wandler (ADC) AD4060 von Analog Devices ermöglicht es, energieeffiziente und hochdichte Datenerfassungslösungen zu realisieren, ohne dass dabei Präzision eingebüßt wird. Dieser ADC bietet eine einzigartige Balance aus Leistung und Energieeffizienz sowie innovative Funktionen, die ein nahtloses Umschalten zwischen hochauflösenden und energiesparenden Modi ermöglichen, die auf die unmittelbaren Systemanforderungen zugeschnitten sind. Das Bauteil AD4060 ist hervorragend für batteriebetriebene, kompakte Datenerfassungs- und Edge-Sensing-Anwendungen geeignet.
Die Easy-Drive-Funktionen ermöglichen hoch effiziente Analog-Frontend-Designs (AFE). Die kleinen Abtastkondensatoren (3,4 pF) maximieren die Eingangsimpedanz und reduzieren somit die Abhängigkeit von Verstärkern mit hoher Bandbreite und hohem Leistungsbedarf, die typischerweise bei SAR-ADCs erforderlich sind. Ein weiter Eingangskommunikationsbereich bietet eine inhärente Unterstützung sowohl für differentielle als auch einseitige Signale.
Das Bauteil AD4060 von Analog Devices unterstützt Mikrocontroller mit Power-Down-Modi und interruptgesteuerter Firmware. Autonome Modi ermöglichen die Erkennung von Ereignissen außerhalb des Bereichs, während der digitale Host schläft. Der Durchschnittswertberechnungs-Burst-Modus liefert hochauflösende Messungen auf Abruf und entlastet dabei den Hostprozessor bei den Berechnungen. Das selbstgetaktete Gerätefreigabesignal (DEV_EN) synchronisiert den Stromyzklus des AFE-Gerätes mit dem Abtastzeitpunkt des ADCs, wodurch der Stromverbrauch des Systems optimiert und gleichzeitig Fehlerartefakte des Einschaltzeitintervalls minimiert werden. Das Bauteil AD4060 unterstützt außerdem das Power-Cycling der Spannungsreferenz und die Verwendung der Versorgungsspannung als ADC-Referenzspannung (VREF) für zusätzliche Energieeinsparungen.
Die Gerätekonfiguration und das ADC-Daten-Readback werden über eine robuste, 2-Draht-I3C-Schnittstelle mit zyklischer Redundanzprüfung (CRC) für alle Datenübertragungen unterstützt. Das Bauteil AD4060 ist in kompakten Gehäusen des Typs 14-Pin-Lead-Frame-Chip-Scale (LFCSP) und 16-Ball-Wafer-Level-Chip-Scale (WLCSP) erhältlich und ist für einen weiten Temperaturbereich ausgelegt, wodurch er sich bestens für verschiedene Anwendungen eignet.
Merkmale
- Kleiner Formfaktor, große Leistung
- Maximale INL von ±0,1 LSB
- SNR von 73,8 dB bei VREF = 3,3 V
- 1,35 nJ pro Konvertierung
- 405 μW im Sample-Modus bei 300 kSPS
- 370 μW/112 μW in autonomen Modi bei 1 MSPS/300 kSPS
- Standby-Leistung von 4,1 μW
- Vielseitige Signalaufbereitung integriert
- Einfache Antriebsfunktionen ermöglichen kleine AFE-Designs mit geringem Stromverbrauch
- Kompatibel mit differentiellen und einseitigen Signalketten
- Großer Gleichtakt-Eingangsbereich
- Minimiert die Aktivität des digitalen Hosts und die Leistungsaufnahme
- Autonome Abtastung mit einem Fenstervergleich und Unterbrechungsgenerierung
- Durchschnittsfilter mit Unterstützung für Burst-Abtastung
- Synchronisation des Stromzyklus für Begleitgeräte
- 2-Draht-I3C-Schnittstelle, kompatibel mit Logik mit 1,8 V bis 3,3 V
- LFCSP-Gehäuse mit 2,00 mm × 2,6 mm und WLCSP-Gehäuse mit 1,67 mm × 1,97 mm
- Breiter Betriebstemperaturbereich von -40 °C bis +125 °C
Applikationen
- Batteriebetriebene Datenerfassung
- Vitalzeichenüberwachung
- Biologische und chemische Analyse
- Geologische und seismische Erkennung
- Bewegung und Robotik

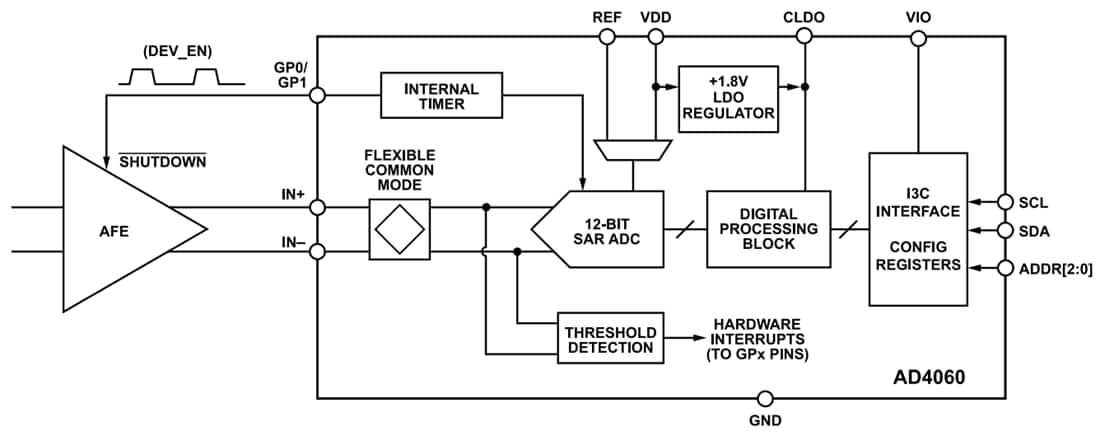

Funktionales Blockdiagramm
Development Tools
Analog Devices Inc. EVAL-AD4060-ARDZ und EVAL-AD4062-ARDZ Evaluierungsboards
Ermöglichen Sie eine schnelle und einfache Bewertung der Leistung und der Funktionen der ADCs AD4060 oder der AD4062.
