ams OSRAM Silizium-PIN-Fotodioden
Die Silizium-PIN-Fotodioden von OSRAM Opto Semiconductors bieten eine optimale spektrale Empfindlichkeit in einem kompakten TOPLED-D5140-Gehäuse. Diese großformatigen Fotodioden erfassen die Helligkeit auf die gleiche Weise wie das menschliche Auge. Diese Bauteile wurden für eine große Auswahl von Applikationen entwickelt und können in Situationen eingesetzt werden, in denen sich Systeme und Geräte an die vom menschlichen Auge wahrgenommenen Umgebungslichtbedingungen anpassen müssen.
Der SFH 2200 und SFH 2240 Fotodioden sind ideal für die Messung der Umgebungshelligkeit, wie z. B. Anpassung der Hintergrundbeleuchtung oder Regensensoren. Diese Bauteile sind besonders geeignet für Applikationen von 400 nm bis 110 nm. Die Variante SFH 2200 A01 erfüllt die Anforderungen der AEC-Q101-C für Automobil-Applikationen und weist eine Betriebstemperatur von bis zu 125°C auf.
Datenblätter
Merkmale
- Hohe Linearität
- Schnelle Schaltzeiten
- Geeignet für Reflow-Löten
- Lötkontrollstruktur
- Strahlungsempfindlicher Bereich: 7,02 mm2
- Abmessungen des strahlungsempfindlichen Bereichs: 2,65 mm x 2,65 mm
- Kompaktes TOPLED D5140-Gehäuse der Größe 4,0 mm x 5,1 mm x 0,85 mm
- Bleifreie Montage (SnAgCu)
- Betriebstemperaturbereich:
- SFH 2200 A01: -40°C bis +125°C
- SFH 2200: -40°C bis +100°C
- SFH 2240: -40°C bis +100°C
- Spektralbereichsempfindlichkeit
- SFH 2200 A01: 300 nm bis 1100 nm
- SFH 2200: 300 nm bis 1100 nm
- SFH 2240: 400 nm bis 690 nm
Applikationen
- Fotounterbrecher
- Gesundheits-Monitoring
- Fitness-Tracking
- Industrie-Detektoren
- Wetterbeobachtung
- Scanner
- Verbraucher- und Industrie-Elektronik
- Hintergrundbeleuchtungssteuerung
- Steuerung und Antriebskreise
- Fernbedienung
Videos
Mehr über
ams OSRAM SFH 2704 CHIPLED®-Silizium-PIN-Fotodiode
Für den Einsatz in Gesundheitsüberwachungs-Applikationen, wie z. B. Herzfrequenzüberwachung und Pulsoximetrie ausgelegt.

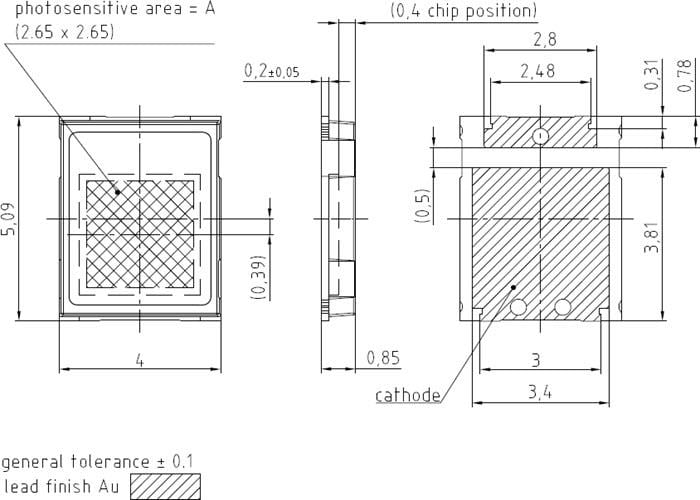

Gehäuseabmessungen
Veröffentlichungsdatum: 2018-02-06
| Aktualisiert: 2023-04-07
