ams OSRAM TCS3448 14-Kanal-Multispektral-Farbsensor

Der TCS3448 14-Kanal-Multispektral-Farbsensor von ams OSRAM wurde für präzise Farbanalyse und spektrale Anpassung in anspruchsvollen Applikationen entwickelt. Dieser leistungsstarke Multispektral-Farbsensor verfügt über 10 gleichmäßig verteilte sichtbare Kanäle sowie dedizierte Infrarot-, Frei- und Flimmererkennungskanäle, die eine genaue spektrale Rekonstruktion und Charakterisierung des Umgebungslichts ermöglichen. Mit einem integrierten Analog-Digital-Wandler (ADC) und einer I2C-Schnittstelle vereinfacht der TCS3448 von ams OSRAM die Systemintegration und liefert gleichzeitig hochauflösende Spektraldaten. Dieser Sensor eignet sich ideal für Farbkalibrierung, Display-Profiling, Gartenbaubeleuchtungssteuerung und Materialidentifikation und unterstützt fortschrittliche Farbverarbeitungs- und Machine-Learning-Applikationen, bei denen spektrale Genauigkeit und Wiederholgenauigkeit von entscheidender Bedeutung sind.

Merkmale

  • Sehr vielseitiger Mehrzweck-Spektral-Farbsensor
    • 14x Kanäle zwischen 380 nm und 1.000 nm
    • Reflektierende, durchlässige und emittierende Applikationen
  • Ermöglicht Indirektlicht-Approximation mit spektraler Rekonstruktion
  • Hilft Kamera-Algorithmen, bessere Weißpunkte (AWB) zu finden
  • Geringer Stromverbrauch und minimaler I2C-Verkehr
    • 1,8 V Versorgungsspannung
    • 1,2 V/1,8 V I2C Bus-Spannung
    • Konfigurierbarer Schlafmodus
    • Interrupt-gesteuertes Bauteil
  • ±40 ° FOV integrierte Blende
  • Vereinfacht das Design, keine Blende erforderlich
  • Ermöglicht
    • Ungefähre Farbkoordinaten (XYZ)
    • Ungefähre CCT
    • Erkennung verschiedener Lichtquellen bei direkter Beleuchtung
  • Hohe Empfindlichkeit
    • Ermöglicht den Betrieb bei sehr schwachem Licht
    • Ermöglicht den Betrieb hinter dunklem Glas
  • Extrem hohe Integration
    • On-Chip-Interferenzfilter-Technologie
    • Integrierter LED-Treiber und 6 x ADCs
    • OLGA-8, 3,1 mm x 2 mm x 1 mm Gehäuse

Applikationen

  • Display-Kalibrierung und Profiling
  • Gartenbau-Beleuchtungssteuerung
  • Material- und Oberflächenidentifizierung
  • Umgebungslichterkennung und Farbabgleich
  • Spektrale Erfassung in wissenschaftlichen und medizinischen Instrumenten

Technische Daten

  • 417 nm bis 865 nm maximaler Spitzenwellenlängenbereich
  • 1,7 V bis 1,98 V Versorgungsspannungsbereich
  • ±100 mA maximaler Eingangsstrom (Latch-up-Festigkeit)
  • Maximale Versorgungsströme
    • 280 µA im Aktivmodus
    • 60 µA im Leerlaufmodus
    • 5 µA im Schlafmodus
  • 10 pF maximale Eingangspinkapazität
  • 20 pF maximale kapazitive GPIO-Last
  • ±5 µA Ableitstrom
  • Maximale ESD
    • ±2.000 V Human Body Model (HBM) gemäß JS-001-2017
    • ±500 V Charged-Device Model (CDM) gemäß JS-002-2018
  • -30 °C bis +85 °C Betriebsumgebungstemperaturbereich
  • +260 °C maximale Gehäusetemperatur gemäß IPC/JEDEC J-STD-020
  • Feuchteempfindlichkeit (MSL) 3

Applikationsschaltplan

Applikations-Schaltungsdiagramm - ams OSRAM TCS3448 14-Kanal-Multispektral-Farbsensor

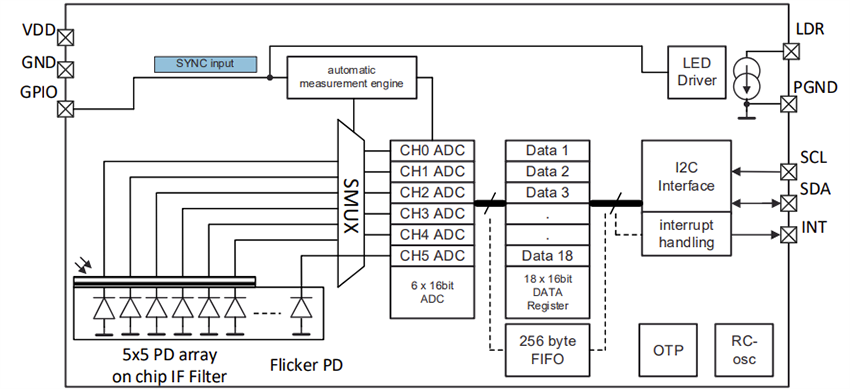

Blockdiagramm

Blockdiagramm - ams OSRAM TCS3448 14-Kanal-Multispektral-Farbsensor

Development Tool

ams OSRAM TCS3448_EVM_KT Evaluierungskit für optische Sensoren

Evaluiert die spektralen Sensorfunktionen des   TCS3448 14-Kanal-Multispektral-Farbsensors.
