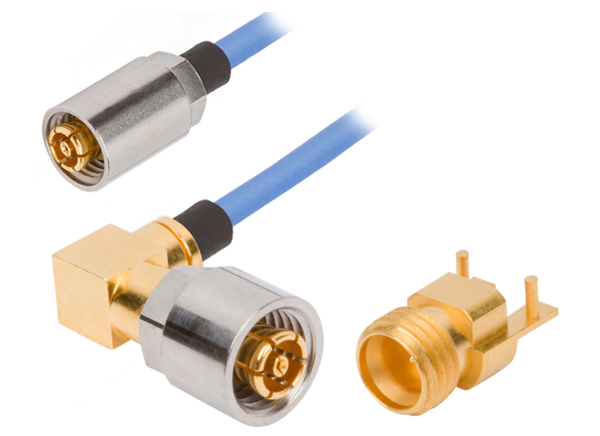

Amphenol / SV Microwave SMPM-Gewindeverbinder und -Adapter

Die SMPM-Steckverbinder und -Adapter mit Gewinde von Amphenol/SV Microwave verfügen über eine Standard-SMPM-HF-Schnittstelle mit einer Schraubkupplung mit Gewinde, um geringe Steck- und Trennkräfte zu gewährleisten. Die Steckverbinder und Adapter bieten ein Blind-Mate-/Push-On-Design, das sowohl radiale als auch axiale Ausrichtungsfehler ermöglicht. Diese Komponenten bieten eine HF-Leistung von DC bis 65 GHz, eine Impedanz von 50Ωund werden in einem Temperaturbereich von -65 °C bis +165°C betrieben. Die SMPM-Steckverbinder und -Adapter mit Gewinde von Amphenol/SV Microwave sind optimal für Umgebungen mit hohen Vibrationen und bieten gleichzeitig eine hohe elektrische und mechanische Leistung.

Merkmale

  • Blind-/Aufsteckdesign (RFfortless®)
  • DC bis 65 GHz HF-Leistung
  • Gleicht radiale und axiale Ausrichtungsfehler aus
  • Dichte Gehäusemöglichkeiten
  • Steckhülsen- und Schnappanschlüsse für schnelle Montage
  • Phasenarrays der nächsten Generation
  • Hochgeschwindigkeits-Halbleitertest

Applikationen

  • Luft- und Raumfahrt
  • Militär
  • Breitband
  • Messgeräte
  • Router
  • Telekommunikation
  • 10Gbits- bis 40Gbits-Geschwindigkeitsanwendungen
  • Kabelsätze
  • PCBs
  • Oberflächenmontage-Verbindungen

Technische Daten

  • Impedanz: 50 Ω
  • 325 V dielektrische Spannungsfestigkeit
  • Betriebstemperaturbereich: -65 °C bis +165 °C
  • 500 Zyklen Lebensdauer
  • Vergoldete Kontakte aus Berylliumkupfer
  • PTFE-Isoliermaterial
  • Gehäuse aus rostfreiem Stahl oder Berylliumkupfer
  • Lötanschluss
  • Gerade oder rechtwinklige Ausrichtungen

Videos

Infografik

Infografik - Amphenol / SV Microwave SMPM-Gewindeverbinder und -Adapter
Veröffentlichungsdatum: 2021-11-16 | Aktualisiert: 2024-02-09
