Amphenol FCI HVLock® Wire-To-Board-Steckverbinder von 4,50 mm

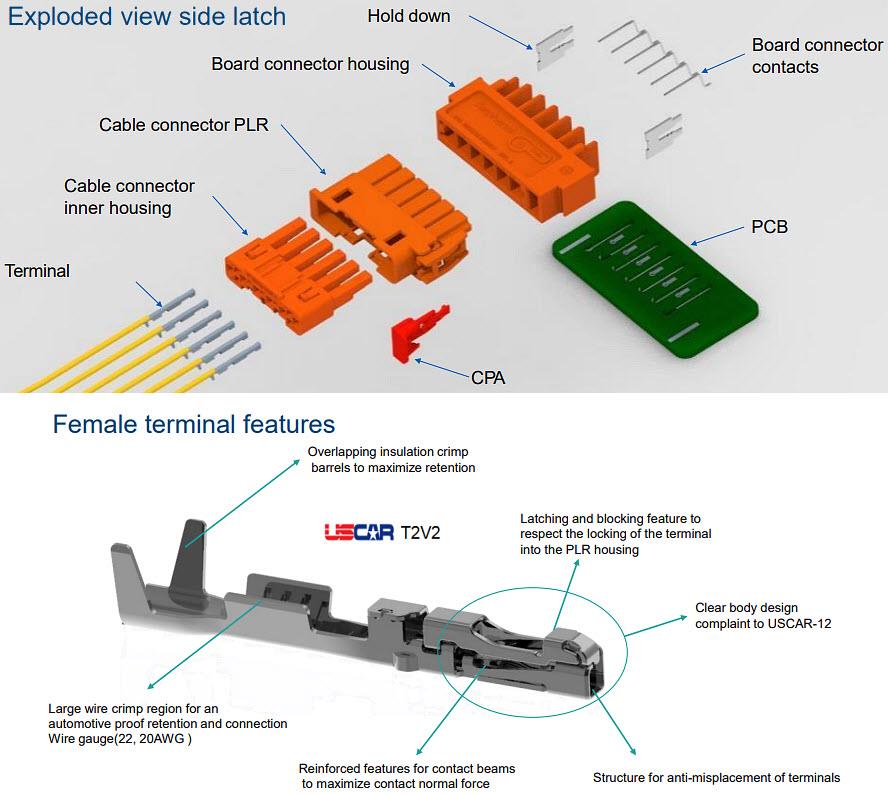

Amphenol FCI HVLock^® 4,50 mm Wire-to-Board(W2B)-Steckverbinder unterstützen eine Betriebsspannung von 1.200 V mit einer Strombelastbarkeit von 3 A (alle Kontakte werden mit Strom versorgt) und einer Drahtstärke von 22 AWG oder 20 AWG. Die HVLock- Baureihe erfüllt die wachsende Nachfrage nach Steckverbindern in Automobilqualität und eignet sich ideal für Batteriemanagementsysteme (BMS), Onboard-Ladegeräte (OBC) und Mikrocontroller- Einheiten (MCU). Dieses einreihige Steckverbindersystem mit einem Rastermaß von 4,50 mm bietet eine aktive Verriegelungsfunktion, eine Kodierung, eine Steckverbinder-Positionssicherung (CPA) und eine primäre Verriegelungsverstärkung (PLR). Die THT- und SMT- Bauelemente sind in den Positionen 3 bis 10 mit rechtwinkliger und horizontaler Konfiguration erhältlich. Weitere Merkmale sind eine PCB Dicke 1,60 mm und ein Arbeitstemperaturbereich von -40 °C bis +105 °C für Zinn und -40 °C bis +125 °C für Gold. Die HVLock 4,50 mm W2B-Steckverbinder von Amphenol FCI entsprechen den Automobilzertifizierungen USCAR-2 T2V2 und LV-214 S2 (im Prozess).
