TI LMP91000 Konfigurierbares AFE-Potentiostat

Das Texas Instruments LMP91000 programmierbare Analog Frontend (AFE) Potentiostat wurde für elektrochemische Micropower-Abtastanwendungen entwickelt. TI LMP91000 AFE bildet einen kompletten Signalpfad zwischen einem Sensor und einem Mikrocontroller, der eine zum Zellenstrom proportionale Ausgangsspannung generiert. Die Programmierbarkeit des LMP91000 ermöglicht die Unterstützung mehrerer elektrochemischer Sensoren, wie 3-Draht-Giftgasdetektoren und galvanische 2-Draht-Sensorzellen, in einer einzelnen Konstruktion im Gegensatz zu mehreren diskreten Lösungen. TI LMP91000 AFE unterstützt die Gasempfindlichkeit über einen Bereich von 0,5nA/ppm bis 9500nA/ppm. Es ermöglicht ebenfalls die einfache Umwandlung von 5μA bis 750μA Strom bei Vollausschlag. Das LMP91000 ist optimal für Micropower-Anwendungen und kann bei Spannungen von 2,7V bis 5,25V betrieben werden. Der gesamte Stromverbrauch kann unter 10μA liegen. Weitere Stromeinsparungen sind möglich, indem der TIA-Verstärker ausgeschaltet und die Referenzelektrode auf die Länge der Arbeitselektrode mit internem Schalter verkürzt wird.
Merkmale
  • Versorgungsspannung: 2,7V bis 5,25V
  • Versorgungsstrom (Durchschnitt über die Zeit): <10μA
  • Zellen bedingter Strom von bis zu: 10mA
  • Referenzelektrode Ruhestrom (85°C): 900pA (max.)
  • Ausgangs-Antriebsstrom: 750μA
  • Kompletter Potentiostatkreislauf als Schnittstelle für die meisten chemischen Zellen
  • Ruhespannung programmierbare Zelle
  • Niedriger Ruhespannungsdrift
  • Programmierbare TIA-Verstärker: 2,75kΩ bis 350kΩ
  • Sink- und Quellkapazität
  • I²C-kompatible Digitalschnittstelle
  • Betriebsraumtemperatur: -40°C bis 85°C
  • Gehäuse: 14-polig LLP
Anwendungsbereiche
  • Identifizierung der chemischen Spezies
  • Amperometrische Anwendungen
  • Elektrochemisches Blutzuckermessgerät

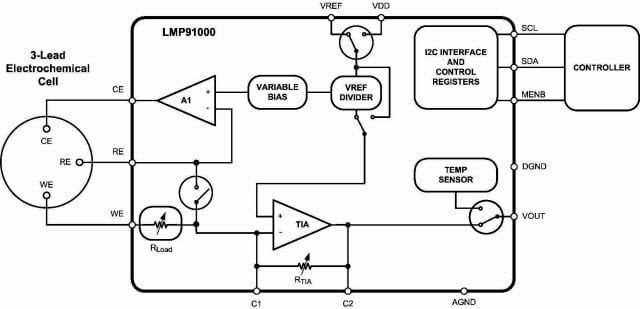

Typische Anwendung
Typische Anwendung


TI LMP91000EVM Entwicklungsmodul

Das Texas Instruments LMP91000EVM Entwicklungsmodul unterstützt den Betrieb und fördert die Leistung des LMP91000 Sensors Analog Frontend für elektrochemische Sensoren. Das LMP91000EVM ist Teil der Sensor-AFE-Bewertungsplattform.

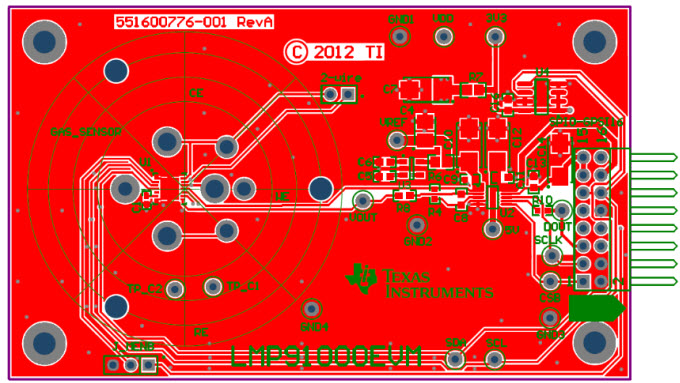

Platinenlayout
