Texas Instruments INA226 Bi-Directional Current / Power Monitor

Texas Instruments INA226 Bidirektionaler
Strom-/Energiemonitor

Texas Instruments INA226 Bidirektionale Strom-/Energiemonitor-IC ist ein Stromshunt- und Energiemonitor mit einer I²C-Schnittstelle. Die INA226 von TI überwachen sowohl Shunt-Spannungsabfall als auch Bus-Versorgungsspannung. Programmierbarer Kalibrierwert, Umwandlungszeiten und Mittelwertbildung erlauben in Kombination mit einem internen Verstärker die direkte Anzeige von Strom in Ampere und Energie in Watt. Der TI INA226 Strom-/Energiemonitor-IC misst den Strom auf den Buses, der von 0V bis +36V variiert, während das Gerät seine Energie von einer einzigen Versorgungsquelle zwischen +2.7V und +5.5V erhält, mit typischerweise 330µA Versorgungsstrom. Der INA226 ist über einen Betriebstemperaturbereich von -40°C bis +125°C festgelegt. Die I²C-Schnittstelle besitzt 16 programmierbare Adressen. Dieses TI Gerät ist ideal für den Einsatz in Servern, Telekommunikationsequipment, Computern, Batterieladegeräten und vielem mehr.

Features
  • Misst Bus-Spannungen von 0V bis +36V
  • High- oder Low-Side-Messungen
  • Meldet Strom, Spannung und Energie
  • Hochexakt:
    • 0.1% Verstärkungsfehler (Max.)
    • 10µV Offset (Max.)
  • Konfigurierbare Mittelungsoptionen
  • 16 Programmierbare Adressen
  • Operiert von 2.7 bis 5.5V Energieversorgung
  • MSOP-10 Gehäuse
Anwendungen
  • Server
  • Telekommunikationsequipment
  • Computer
  • Energiemanagement
  • Batterieaufladegeräte
  • Neztgeräte
  • Testequipment

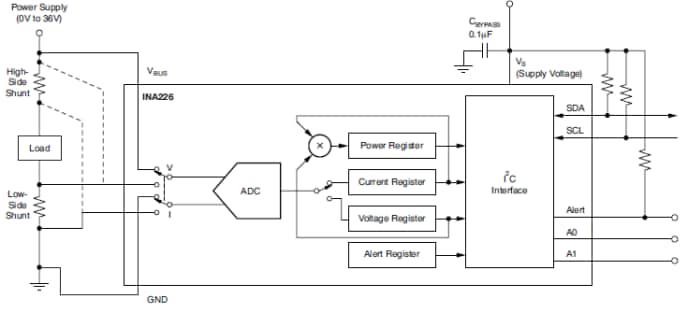

Blockdiagramm

Block Diagram
  • Texas Instruments
Veröffentlichungsdatum: 2012-01-27 | Aktualisiert: 2022-11-03
