TE Connectivity / Measurement Specialties Modell 820M1 Beschleunigungsmesser
Die Modell 820M1 Beschleunigungsmesser von TE Connectivity/Measurement Specialties sind kostengünstige, auf dem Board montierbare Bauteile, die für Embedded-Zustandsüberwachungs- und vorausschauende Wartungsapplikationen ausgelegt sind. Die piezoelektrischen Beschleunigungsmesser sind in Dynamikbereichen von 25 g, 50 g und 100 g und mit einem flachen Frequenzverhalten von bis zu >6 kHz verfügbar. Die Bauteile verfügen über stabile Piezokeramikquarze im Schermodus und der Beschleunigungsmesser enthält einen verstärkten ±1,25 V Ausgang mit optimaler Messauflösung.
Merkmale
- Piezoelektrischer Beschleunigungsmesser
- Auf der Leiterplatte montierbar
- Verstärkter Signalausgang von ±1,25 V
- Erregerspannung: 2,8 VDC bis 5,5 VDC
- Hermetisch abgedichtet
- Piezokeramik-Scherdesign
- Betriebsbereich: -40 °C bis +125 °C
- Dynamikbereiche: ±25 g bis ±100 g
- Hohe Bandbreite: 6.000 Hz
Applikationen
- Maschinenzustandsüberwachung
- Vorbeugende Wartung von Installationen
- Embedded-Vibrationsüberwachung
- Schlag- und Stoßüberwachung

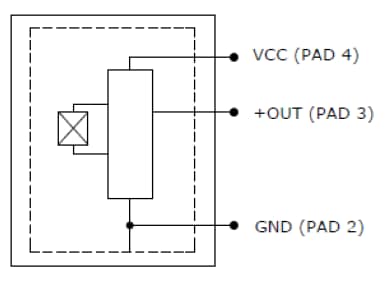

Schaltplan
Veröffentlichungsdatum: 2019-03-19
| Aktualisiert: 2023-10-17
