Infineon TLV493D-A1B6 3D-SensorDer Infineon TLV493D-A1B6 3D-Sensor liefert hochpräzise dreidimensionale Messungen bei extrem niedrigem Stromverbrauch. Der Sensor ist in einem kleinen 6-poligen TSOP-Gehäuse verfügbar. Die TLV493D-A1B6 3D-Magnetfelderfassung, der geringe Stromverbrauch, die hohe magnetische Temperaturstabilität und die kleine Gehäusegröße tragen dazu bei, dass Anwendungen immer kleiner, präziser und energieeffizienter werden.
3D-Magnetfelderfassung

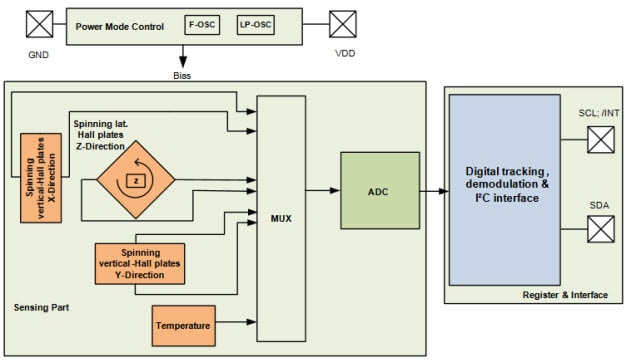

Die TLV493D-A1B6 Magnetfelderfassung erkennt Bewegungen in alle drei Richtungen (x, y und z) des Magnetfeldes. Der TLV493D-A1B6 Sensor verwendet laterale Hallplatten zur Erkennung der z-Richtung. Die x- und y-Richtungen werden von vertikalen Hallplatten erfasst.
Entwickler können den TLV493D-A1B6 verwenden, um einen großen Magnetfeldbereich von +/- 150mT (Milli-Tesla) für alle drei Dimensionen zu messen. Der TLV493D-A1B6 Sensor verfügt über eine 12-Bit-Datenauflösung für jede Messrichtung. Mit einer hohen Datenauflösung von 0,098mT pro Bit (LSB) kann der TLV493D-A1B6 selbst kleinste Magnetbewegungen messen. Die integrierte digitale I²C-Schnittstelle ermöglicht eine schnelle, bidirektionale Kommunikation zwischen dem Sensor und dem Mikrocontroller.
Geringer Stromverbrauch
Entwickler können den TLV493D-A1B6 so einstellen, dass er magnetische Messungen in einem der fünf verschiedenen Leistungsmodi durchführt. Im Modus mit extrem geringem Stromverbrauch, führt der TLV493D-A1B6 alle 100 Millisekunden (10Hz) eine magnetische Messung durch mit einem Stromverbrauch von nur 10uA. Wenn der Sensor für kontinuierliche Messungen verwendet wird, verbraucht der TLV493D-A1B6 nur 3,7mA Strom (maximal). Im Abschaltmodus, benötigt der TLV493D-A1B6 nur 7nA Versorgungsstrom.
Anwendungs
-Entwickler können den TLV493D-A1B6 mit Versorgungsspannungen von 2,7V-3,5V in einem Temperaturbereich von -40°C bis 125°C betreiben. Der TLV493D-A1B6 3D-Sensor ist nach JESD47 qualifiziert und ideal für Industrie- und Verbraucheranwendungen. Die Anwendungen umfassen Joysticks, Steuerungselemente in Haushaltsgeräten, Multi-Funktions-Knöpfe und E-Meter-Systeme, die zum Schutz vor Manipulation einen 3D-Magnetsensor verwenden.
|
Merkmale - Magnetischer 3D-Sensor
- Integrierte Temperaturerfassung
- Sehr niedriger Stromverbrauch
- 10μA im Betriebsmodus mit extrem geringem Stromverbrauch (10Hz, typ.)
- 7µA Stromverbrauch im Abschaltmodus
- Digitaler Ausgang über 2-Draht-basierte standardmäßige I²C-Schnittstelle bis zu 1Mbit/s
- 12-Bit Datenauflösung für jede Messrichtung
- Lineare Bx-, By- und Bz-Feldmessung bis ±130mT
- Ausgezeichnete Anpassung der X/Y-Messung für eine präzise Winkelerfassung.
- Variable Aktualisierung der Frequenzen und Leistungsmodi (konfigurierbar während des Betriebs)
- Versorgungsspannungbereich: 2,8V bis 3,5V
- Temperaturbereich Tj= -40°C bis 125°C
- Kleines, industrielles 6-poliges TSOP-Gehäuse
- Auslösung durch externe μC möglich
- Interrupt-Signal verfügbar für die Aktivierung eines Mikrocontrollers
Anwendungsbereiche - Joystick
- Finger-, Daumen- und Gaming-Steuerknüppel
- E-Meter
- E-Meter-Systeme mit Manipulationssicherung
- Steuerelemente
- Küchengeräte
- Multifunktionsknopf
|
Produktdetails anzeigen
Manipulationsichere Lösung für E-Meter-Anwendung
