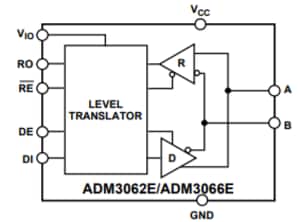

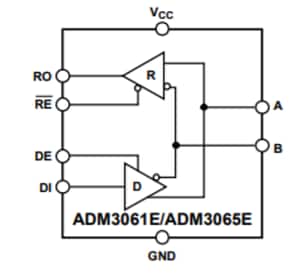

ADM306x RS-485 Schnittstellen-TransceiverDie RS-485 Schnittstellen-Transceiver ADM306x von Analog Devices schützen die Kommunikation in rauen Umgebungen, einschließlich Motorsteuerung, industrielle Automatisierung, Militär- und Luftfahrtelektronik. Die ADM306x Bauteile werden mit einer Eingangsimpedanz von 1/4 Einheitslast betrieben und unterstützen bis zu 128 Transceiver auf einem Bus. Die ADM3061E/ADM3062E Modelle bieten eine niedrige Datenrate von 500 kBit/s und eignen sich bestens für den Betrieb über lange Kabelstrecken. Aufgrund ihrer Datenrate von 50 MBit/s eignen sich die ADM3065E/ADM3066E für eine bidirektionale Hochgeschwindigkeits-Datenkommunikation auf Mehrpunkt-Busübertragungsleitungen. Der ADM3066E Transceiver umfasst einen VIO-Logikversorgungspin für eine flexible digitale Schnittstelle, die mit einer Spannung von nur 1,62 V betrieben werden kann.
Schutzfunktionen
Mit robusten Schutzfunktionen und einem erweiterten Temperaturbereich bis 125 °C, tragen die ADM306x Transceiver dazu bei, die Leistungsfähigkeit der RS-485-Standard-Kommunikationsverbindungen zu verbessern. Die ADM306x Transceiver enthalten einen ESD-Schutz gemäß IEC 61000-4-2 an den Buspins. Der ESD-Schutz IEC 61000-4-2 an den Buspins ermöglicht es dem Bauteil ±12 kV Kontaktentladungen ohne Verriegelungen oder Beschädigungen zu widerstehen. Außerdem sind ein Empfänger-Kurzschluss-, Leerlauf- und potentialfreier Eingangs-Ausfallssicherungs-Schutz im Design enthalten. Dank der Ausfallschutz-Eigenschaften des Empfängers auf dem ADM306x wird ein definierter Zustand auf dem Datenbus sichergestellt. Die störungsfreie Hot-Swap-Fähigkeit ermöglicht den Betrieb ohne Datenfehler, wenn eine Leiterplatte in eine aktive Rückwandplatine gesteckt wird. Dadurch wird sichergestellt, dass Motoren korrekt angesteuert und Messgeräte richtig ausgelesen werden, und dass Maschinen mit gültigen Daten reibungslos funktionieren.
Protokolle
Da die RS-485 Schnittstellen-Transceiver ADM306x mit mehreren häufig verwendeten Protokollen, einschließlich Profibus, BACnet und Modbus konform sind, können Entwickler diese Bauteile mit einer Vielzahl von Netzwerk-Topologien verwenden.
|
Merkmale - TIA/EIA RS-485-konform über den gesamten Versorgungsbereich
- 3 V bis 5,5 V Betriebsspannungsbereich auf VCC
- 1,62 V bis 5,5 V VIO Logikversorgung
- ESD-Schutz auf den Buspins
- IEC 61000-4-2 ≥ ±12 kV Kontaktentladung
- IEC 61000-4-2 ≥ ±12 kV Luftentladung
- HBM≥ ±30 kV
- Hot-Swap-Unterstützung (störungsfreies Einschalten/Ausschalten)
- Hochgeschwindigkeits-Datenrate von 50 MBit/s (ADM3065E/ADM3066E)
- Datenrate mit niedriger Geschwindigkeit 500 kbps für lange Kabel (ADM3061E/ADM3062E)
- Voller Empfängerkurzschluss-, Leerlauf- und Bus-Ausfall-Schutz
- Erweiterter Temperaturbereich bis 125 °C
- Profibus-konform bei VCC ≥ 4,5 V
- Halbduplex
- Ermöglicht den Anschluss von bis zu 128 Knoten auf dem Bus
- Platzsparende Gehäuseoptionen
- 10-poliges LFCSP-Gehäuse: 3 mm × 3 mm
- 8-polige und 10-polige MSOP-Gehäuse
- Schmales, 8-poliges SOIC-Gehäuse
Applikationen - Industrielle Feldbusse
- Prozesssteuerung
- Gebäudeautomatisierung
- Profibus-Netzwerke
- Motorsteuerungs-Servoantriebe und -Encoder
|
