QSH-090-01-L-D

Name: Samtec QSH-090-01-L-D
Brand: Samtec
SKU: 200-QSH09001LD
Price: 12.99 EUR
Availability: InStock

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-QSH09001LD

Herst.- Nr.:

QSH-090-01-L-D

Herst.:

Samtec

Beschreibung:

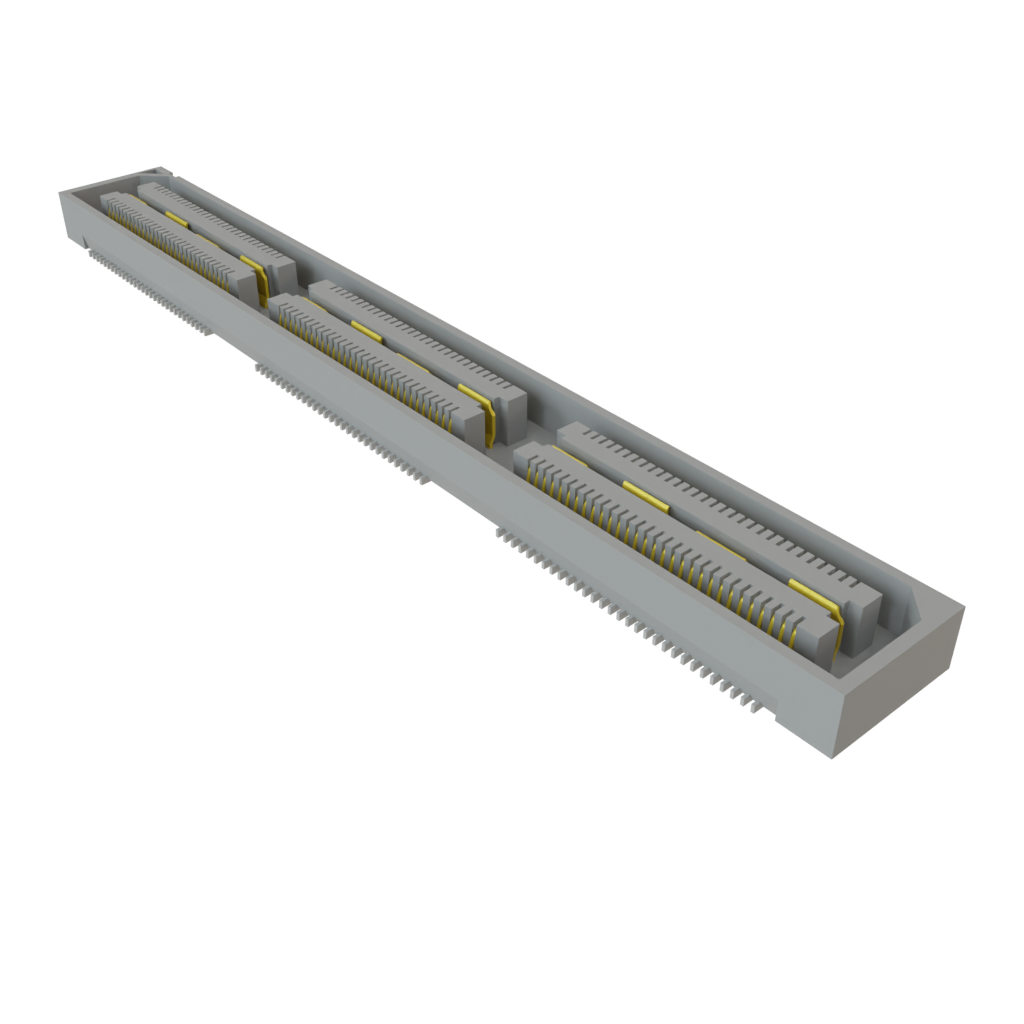

Platine-zu-Platine & Mezzanine-Steckverbinder 0.50 mm Q Strip High-Speed Ground Plane Socket Strip

Datenblatt:

QSH-090-01-L-D Datenblatt (PDF)

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec QSH-090-01-L-D

Auf Lager: 86

Lagerbestand:: 86 sofort lieferbar

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Lieferzeit ab Hersteller:: 2 Wochen Geschätzte Produktionszeit des Werks für Mengen, die größer als angezeigt sind.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

€ -,--

Erw. Preis:

€ -,--

Vorauss. Zolltarif:

Preis (EUR)

Menge	Stückpreis	Erw. Preis
	€ 12,99	€ 12,99
	€ 12,68	€ 1 065,12
	€ 12,32	€ 3 104,64

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Platine-zu-Platine & Mezzanine-Steckverbinder
RoHS:
Produkt:	Sockets
Anzahl der Positionen:	180 Position
Abstand:	0.5 mm (0.02 in)
Anzahl der Zeilen:	2 Row
Montage:	Solder
Montagewinkel:	Straight
Nennstrom:	2 A
Nennspannung:	175 VAC
Minimale Betriebstemperatur:	- 55 C
Maximale Betriebstemperatur:	+ 125 C
Kontaktüberzug:	Gold
Kontaktmaterial:	Phosphor Bronze
Gehäusematerial:	Liquid Crystal Polymer (LCP)
Serie:	QSH
Verpackung:	Tray
Anwendung:	Power, Signal
Marke:	Samtec
Entflammbarkeitseinstufung:	UL 94 V-0
Montageart:	Mounting Peg
Produkt-Typ:	Board to Board & Mezzanine Connectors
Verpackung ab Werk:	42
Unterkategorie:	Board to Board & Mezzanine Connectors
Handelsname:	Q Strip
Gewicht pro Stück:	1,039 g

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Datenblatt

QSH-090-01-L-D Datenblatt (PDF)

Images


Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8538900000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Q Strip™ High-Speed Mezzanine Connectors

Samtec Q Strip™ High-Speed Mezzanine Connectors are designed for high-speed board-to-board applications where signal integrity is essential. Q Strip connectors have surface-mount signal contacts and a surface-mount ground plane between the two rows of signals for improved electrical performance. Mated sets of Samtec Q Strip connectors are available in 8 different stack heights from 5mm (.197") to 30mm (1.180"). Options include guideposts for blind mate scenarios and alignment pins and locking clips for proper connector placement before reflow.
