ERF6-60-03.5-L-DV-A-K-TR

Name: Samtec ERF6-60-03.5-L-DV-A-K-TR
Brand: Samtec
SKU: 200-ERF660035LDVAKTR
Price: 7.44 EUR
Availability: InStock

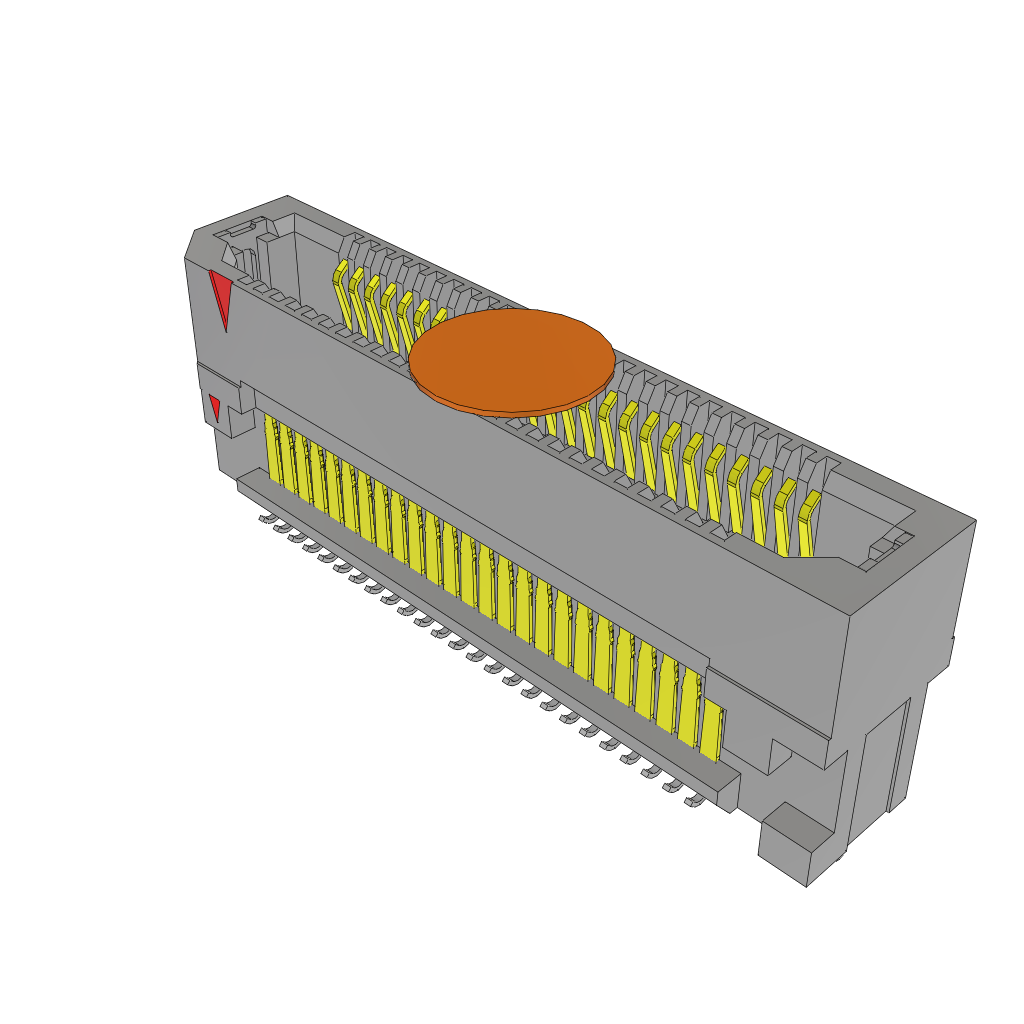

Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu
Siehe Produktspezifikationen

Mouser-Nr.:

200-ERF660035LDVAKTR

Herst.- Nr.:

ERF6-60-03.5-L-DV-A-K-TR

Herst.:

Samtec

Beschreibung:

Platine-zu-Platine & Mezzanine-Steckverbinder 0.635 mm Edge Rate Rugged High Speed Socket

Datenblatt:

ERF6-60-03.5-L-DV-A-K-TR Datenblatt (PDF)

ECAD Model:

Den kostenlosen Library Loader herunterladen, um diese Datei für Ihr ECAD Tool zu konvertieren. Weitere Infos zu ECAD-Modell.

Mehr über

Weitere Informationen zu Samtec ERF6-60-03.5-L-DV-A-K-TR

Auf Lager: 1 307

Lagerbestand:: 1 307 sofort lieferbar

Ein unerwarteter Fehler ist aufgetreten. Bitte versuchen Sie es später noch einmal.
Lieferzeit ab Hersteller:: 5 Wochen Geschätzte Produktionszeit des Werks für Mengen, die größer als angezeigt sind.

Menge eingeben:

Minimum: 1 Vielfache: 1

Stückpreis:

€ -,--

Erw. Preis:

€ -,--

Vorauss. Zolltarif:

Preis (EUR)

Menge	Stückpreis	Erw. Preis
	€ 7,44	€ 7,44
	€ 6,87	€ 68,70
	€ 6,49	€ 162,25
	€ 6,26	€ 313,00
	€ 5,20	€ 520,00
Ganzes Reel (Sie bestellen ein Vielfaches von 675)
	€ 4,86	€ 3 280,50

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Produktattribut	Attributwert	Attribut auswählen
Hersteller:	Samtec
Produktkategorie:	Platine-zu-Platine & Mezzanine-Steckverbinder
RoHS:
Produkt:	Sockets
Anzahl der Positionen:	120 Position
Abstand:	0.635 mm (0.025 in)
Anzahl der Zeilen:	2 Row
Montage:	Solder
Montagewinkel:	Vertical
Stackhöhe:	5 mm
Maximale Datenrate:	56 Gbps
Minimale Betriebstemperatur:	- 55 C
Maximale Betriebstemperatur:	+ 125 C
Kontaktüberzug:	Gold
Kontaktmaterial:	Copper Alloy
Gehäusematerial:	Liquid Crystal Polymer (LCP)
Serie:	ERF6
Verpackung:	Reel
Verpackung:	Cut Tape
Anwendung:	High-Cycle, High-Speed
Marke:	Samtec
Entflammbarkeitseinstufung:	UL 94 V-0
Montageart:	SMD/SMT
Produkt-Typ:	Board to Board & Mezzanine Connectors
Verpackung ab Werk:	675
Unterkategorie:	Board to Board & Mezzanine Connectors
Handelsname:	Edge Rate

Produkte gefunden:

Um ähnliche Produkte anzuzeigen, wählen Sie mindestens ein Kontrollkästchen aus

Um ähnliche Produkte in dieser Kategorie anzuzeigen, wählen Sie mindestens ein Kontrollkästchen oben aus.

Ausgewählte Attribute: 0

Dokument filtern:

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Hochgeschwindigkeits-Kabelsätze

Die Hochgeschwindigkeits-Kabelsätze von Samtec umfassen AcceleRate ® mit schlankem Gehäusedesign, ERCD 0,80 mm Edge Rate ®, HLCD hermaphroditische Hochgeschwindigkeits-Kabelsätze, HQCD 0,50 mm Q Strip ® und SEAC SEARAY ™-Baureihe. Der AcceleRate-Kabelsatz besteht aus dem schmalen ARC6-Kabelgehäuse, das für eine sichere Verbindung mit der ARF6-Baureihe zusammenpasst. Die ERCD 0,80 mm Edge Rate Kabelsätze verwenden das Eye Speed Kabel von Samtec, um eine Leistung von 14 Gbps zu bieten und verfügen über ein zweireihiges system mit 120 PINS und ein standard-Metall-Verriegelungssystem. Die Eye Speed Kabeltechnologie bietet eine ausgezeichnete Signalqualitätsleistung mit einer individuellen Kupferserve- oder Geflecht-Abschirmung, einer Koaxial- und twinax-Bauweise von 26 AWG bis 38 AWG und 20 Nennwerte von Ω, 50 Ω, 85 Ω und 100 Ω.

ERx6 Edge Rate® Steckverbinder

Die ERx6 Edge Rate® Steckverbinder von Samtec sind Steckverbinder mit einem Rastermaß von 0,635 mm, die bis zu 120 Positionen mit einer Stapelhöhe von 5 mm bieten. Die ERx6 Edge-Rate-Steckverbinder von Samtec bieten eine schmale Gehäusebreite von 2,5 mm auf und sind für die Signalqualitätsleistung optimiert. Die Edge-Rate-Steckverbinder verfügen über eine glatte gefräste Steckfläche, die den Verschleiß reduziert und die Haltbarkeit erhöht. Diese Steckverbinder sind beim Trennen robust und für 50-Ω- und 100-Ω-Systeme ausgelegt, simuliert und optimiert.

Edge Rate® High-Speed Rugged High-Cycle Connectors

Samtec Edge Rate® High-speed Rugged High-Cycle Connectors are optimized for signal integrity performance. These connectors feature a smooth milled contact surface for mating instead of stamped contact that mates on a cut edge. This mating surface reduces the wear tracks on the contact and increases the durability and cycle life of the contact system. Samtec Edge Rate High-speed Rugged High-Cycle Connectors offer low insertion and withdrawal forces and allow the connectors to be zippered when unmating.

Flexible stapelbare Steckverbinder

Die stapelbaren Board-Verbinder von Samtec Flex verfügen über eine große Auswahl von Board-to-Board-Steckverbindern mit Design-Flexibilität. Diese Board-to-Board-Steckverbinder-Systeme sind in einer großen Auswahl von Rastermaßen, Dichten, Stapelhöhen, Ausrichtungen und anderen Standard- oder modifizierten Optionen verfügbar, wodurch es einfach ist, den richtigen Steckverbinder für jede Applikation zu finden. Zu den Flex-Stapel-Optionen gehören einteilig, mit niedrigem Profil, hochgezogen, Mischpole, ummantelt, koplanar, parallel, senkrecht. Die Pfostenhöhen sind in Schritten von 0,005 Zoll (0,13 mm) einstellbar.

Robuste SI-System-Steckverbinder für Embedded-Vision

Samtec Robuste SI-System-Steckverbinder für Embedded-Vision sind in einer großen Auswahl von Rastermaßen, einschließlich 0,5 mm, 0,635 mm und 0,8 mm verfügbar. Die Anzahl der Positionen reicht von 10 bis 200, während die Montagewinkel gerade, rechts und vertikal umfassen. Die robusten SI-System-Steckverbinder für Embedded Vision von Samtec bieten Stapelhöhen von nur 5 mm. Das Produktportfolio umfasst Stiftleisten, Sockel, Mischpol-Steckverbinder, Anschlussbuchsen und Steckverbinder. Anschlussarten umfassen Lötzinn und Lötpin.
