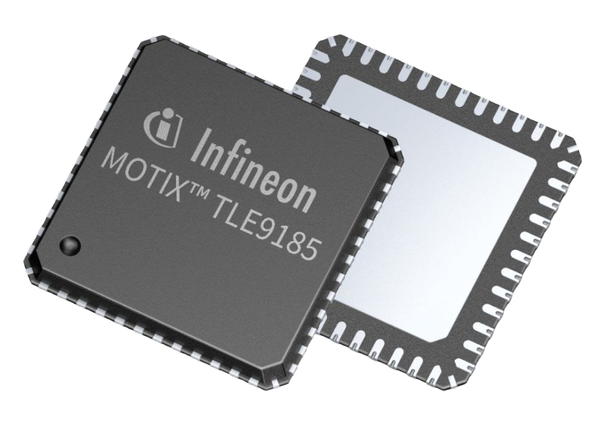

Infineon Technologies MOTIX™ TLE9185QX/TLE9185QX V33 BLDC-Treiber-ICs
Die BLDC-Treiber-ICs TLE9185QX/TLE9185QX V33 von Infineon Technologies sind dreiphasige Treiber-ICs mit integrierter Stromversorgung und Unterstützungsfunktionen. Die BLDC-Treiber-ICs verfügen über einen Low-Dropout-Spannungsregler für 3,3 V (TLE9185QX V33) oder 5 V (TLE9185QX), drei Halbbrücken für die BDLC-Motorsteuerung, einen Strommessverstärker und eine 32-Bit-SPI-Schnittstelle.
Das Bauteil TLE9185QX V33 enthält Diagnose- und Überwachungsfunktionen und ist für den Betrieb mit 3,3-V-Mikrocontrollern vorgesehen. Im Vergleich dazu verfügt der TLE9185QX über Diagnose- und Überwachungsfunktionen und ist für den Betrieb mit 5,0-V-Mikrocontrollern ausgelegt.
Merkmale
- Low-Drop-Spannungsregler 3,3 V (TLE9185QX V33), 5 V (TLE9185QX), 250 mA für Hauptversorgung
- Drei Halbbrücken-Gate-Treiber für externe n-Kanal-MOSFETs
- Adaptive MOSFET-Gate-Steuerung
- Ein Low-Side-fähiger Strommessverstärker (CSA) mit konfigurierbarer Verstärkung für Schutz und Diagnose
- Konfigurierbare Wake-up-Quellen
- Sechs PWM-Eingänge mit bis zu 25 kHz PWM-Frequenz
- 32 bit serielle Peripherieschnittstelle (SPI) mit zyklischer Redundanzprüfung (CRC)
- Periodisches zyklisches Aufwachen im Normalmodus, Stoppmodus und Schlafmodus
- Drain-Source-Überwachung und Open-Load-Erkennung, konfigurierbares Timeout und Window Watchdog
- Übertemperatur- und Kurzschlussschutzfunktionen
Applikationen
- Hilfspumpen (Kraftstoff, Wasser, usw.)
- Gebläsemotor
- Motorkühlgebläse
- Schiebedachmodul
- Verteilergetriebe
Weitere Ressourcen

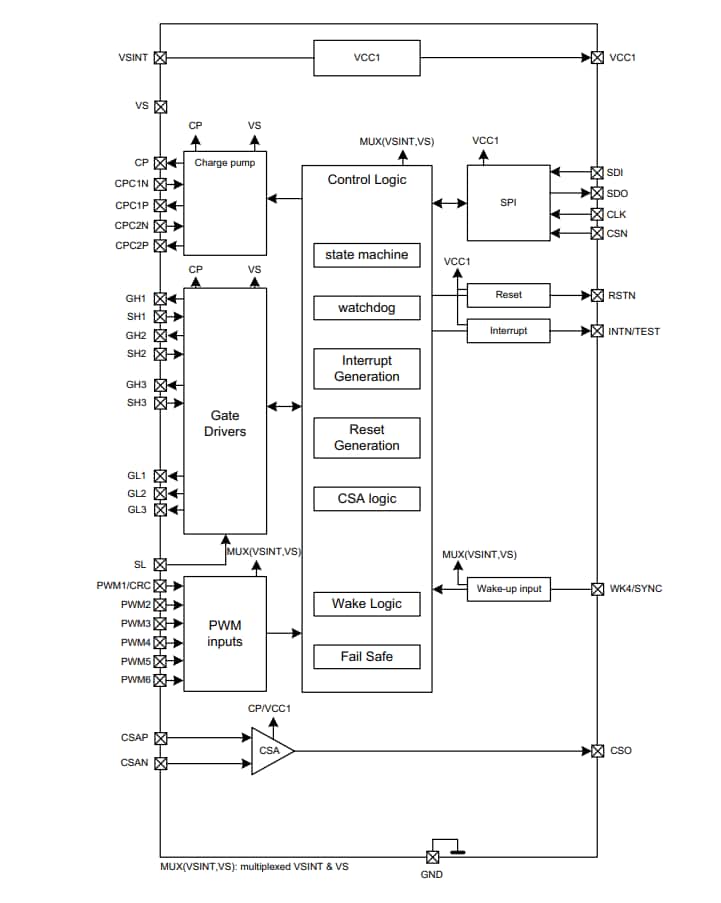

Blockdiagramm
Videos
Veröffentlichungsdatum: 2021-10-22
| Aktualisiert: 2023-02-06
