Infineon Technologies REF-22K-GPD-INV-EASY3B Evaluierungskits

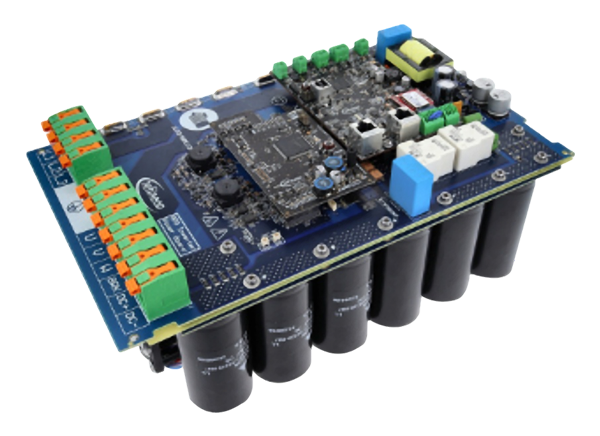

Infineon Technologies REF-22K-GPD-INV-EASY3B Evaluierungskits sind industrielle Motorantriebe für Dreiphasen-400-VAC-Stromnetze und bieten eine Nennleistung von 22 kW. Diese Referenzkits umfassen das FP100R12W3T7_B11 Easy3B Leistungsmodul, den TLI4971-A120T5 Stromsensor, den 1ED3131MC12H Gate-Treiber-IC, den IMBF170R1K0M1 1,7-kV-SiC-MOSFET und die XMC4800-F144F2048 und XMC4300-F100K256 Mikrocontroller. Die Kombination dieser Produkte ermöglicht die Evaluierung in einem Design und Interaktionserfahrungen zwischen den Produkten. Die REF-22K-GPD-INV-EASY3B Kits enthalten einen EMI-Filter, eine Vorladung und eine Kondensatorbank, isolierte Netzteile, ein Leistungsmodul, Steuerungen und einen Kühlkörper mit einem Lüfter. Diese Referenzkits werden in Applikationen, wie z. B. Pumpen, Lüfter, Kompressoren und Förderbänder verwendet.
Merkmale
- FP100R12W3T7_B11:
- EASY3B IGBT7-Modul für Hochstrom und hohe Leistungsdichte
- TLI4971-A120T5:
- XENSIV™-Stromsensor zur Messung von Hochströmen mit minimalem Leistungsverlust
- 1ED3131MC12H:
- Gate-Treiber für eine optimale EMI-Leistung und reduzierte Leistungsverluste
- IMBF170R1K0M1:
- Der CoolSiC™-MOSFET von 1.700 V ermöglicht den direkten Antrieb durch die meisten Flyback-Controller
- XMC4800-F144F2048 und XMC4300-F100K256:
- XMC-Mikrocontroller für die Wechselrichtersteuerung und Kommunikation
- Überlegene Leistungsdichte durch Easy3B-Gehäuse und kleine Stromsensoren
- Erhöhte Energieeffizienz dank IGBT7 (geringere Leitungsverluste)
- Das bereits getestete Referenzdesign kann vollständig für die Anpassung verwendet werden
- Plug-and-Produce-Lösung
Technische Daten
- Leitungsspannung (VIN) von 380 V bis 480 V bei ±10 % Dreiphasen-AC
- 22 kW Leistung
- 45 A niedrige Überlast – Grundlaststrom
- 18,5 kW hohe Überlast – Grundlastleistung
- 38 A hohe Überlast – Grundlaststrom
- <700 W Leistungsverluste
- 220 mm x 400 mm x 170 mm Abmessungen
- Umgebungstemperaturbereich von 10 °C bis 35 °C bei rF zwischen 30 % und 80 %
Applikationen
- Pumpen
- Lüfter
- Kompressoren
- Förderbänder
Weitere Ressourcen

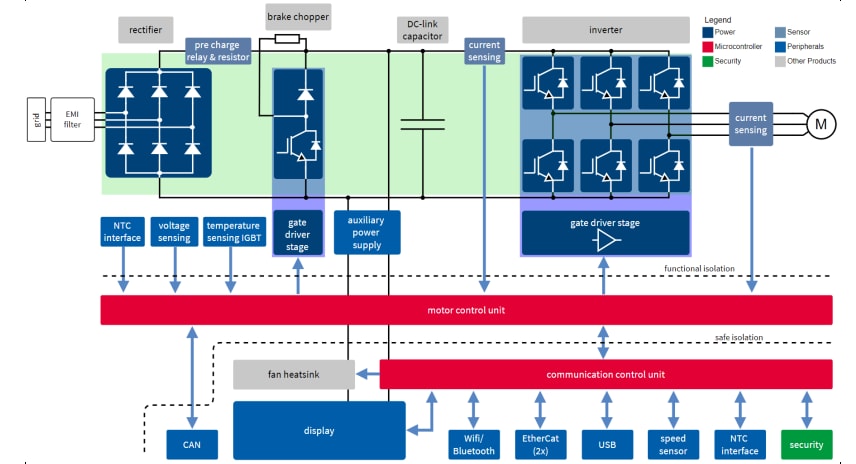

Blockdiagramm
