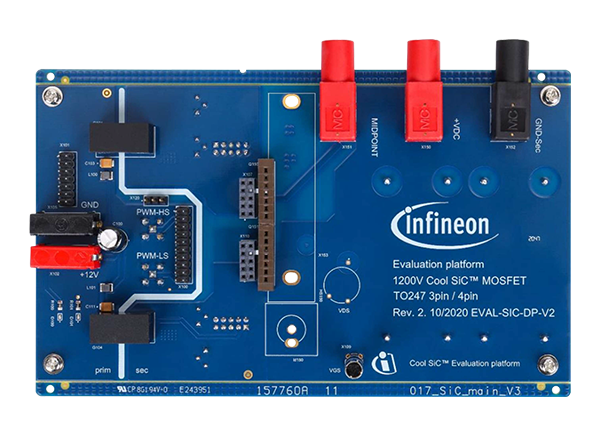

Infineon Technologies EVAL_PS_DP_MAIN Universal-Evaluierungsplattform
Die Infineon Technologies EVAL_PS_DP_MAIN Universal-Evaluierungsplattform ist zur Demonstration der EiceDRIVER™ Gate-Treiber-ICs in 3-Pin- und 4-Pin-TO247-Gehäusen ausgelegt. Das EVAL_PS_DP_MAIN Board-Design ist in dieses Motherboard und derzeit zwei Treiberkarten mit der Möglichkeit einer zukünftigen Erweiterung aufgeteilt.
Die erste Treiberkarte (REF_PS_SIC_DP1) enthält den EiceDRIVER™ 1EDC kompakten 1EDC20I12MH mit einer integrierten aktiven Miller-Klemme, die ein parasitäres Einschalten verhindert. Die zweite Treiberkarte (REF_PS_SIC_DP2) enthält den EiceDRIVER™ 1EDC Compact 1EDC60H12AH, der eine bipolare Versorgung ermöglicht, bei der VCC2 + 15V und GND2 negativ sind. Das EVAL_PS_DP_MAIN Motherboard verfügt über eine maximale Spannung von 800 V und einen maximalen gepulsten Strom von 130 A.
Merkmale
- VCC2-Gate-Drive-Spannungsversorgung von -5 V bis +20 V
- VCC1-Versorgung fest bei +5 V
- Gate-Verbindung über SMA-BNC-Steckverbinder
- Strommessung über optionalen Koaxial-Shunt
- Optimierte Kommutierungsschleife
- Externe Lastinduktivitätsverbindung
- Das Kühlkörperdesign ermöglicht das Testen bei verschiedenen Temperaturen
Dazugehörige Evaluierungsboards
Infineon Technologies CoolSiC™ MOSFET 1200 V Evaluierungsplattform
Demonstriert die 45 m Ω CoolSiC ™ 1200 V SiC Trench MOSFETs und EiceDriver ™ GATE-Treiber ICs.
Infineon Technologies REF-1EDC60H12AHDPV2 Funktionsboard für bipolare Versorgung
Das Funktionsboard für bipolare Versorgung ist das zweite Antriebsboard der universellen Evaluierungsplattform.
Infineon Technologies REF-1EDC20I12MHDPV2 Millerklemmen-Funktionsboard
Die erste Treiberkarte der Universal-Evaluierungsplattform mit dem 1EDC60H12AH EiceDRIVER™ IC.
Verwandte Produkte
Infineon Technologies EiceDRIVER™ Einkanal-MOSFET-Gate-Treiber-ICs
Ein wesentliches Bindeglied zwischen Steuer-ICs und leistungsstarken MOSFET- und GaN-Schaltern.

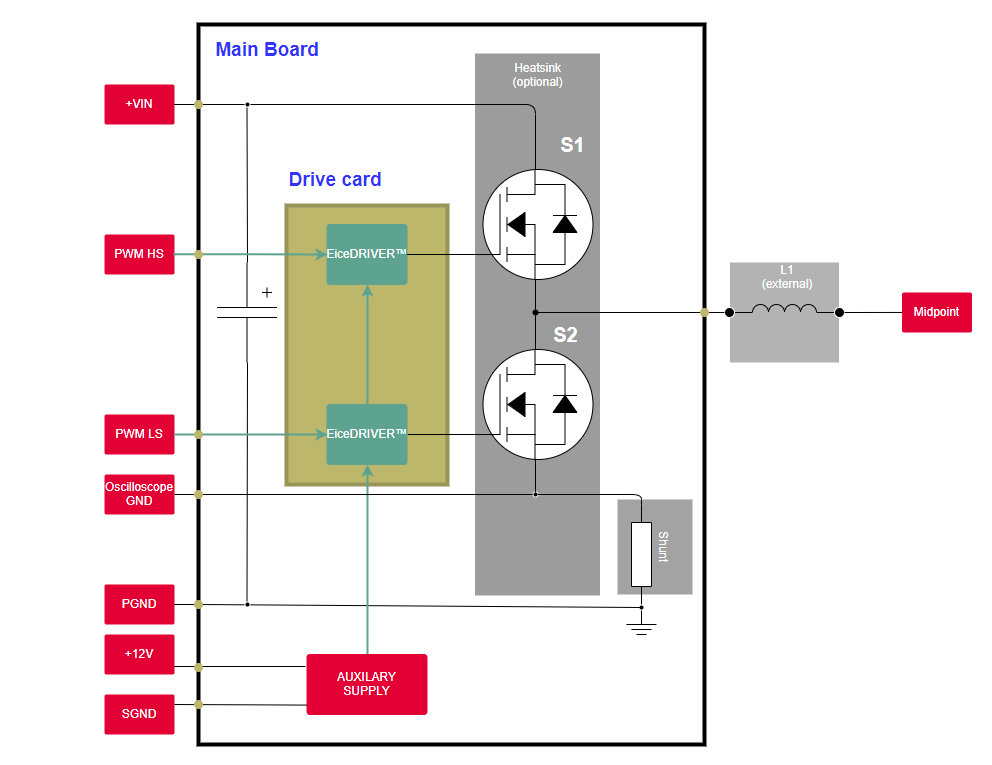

Blockdiagramm

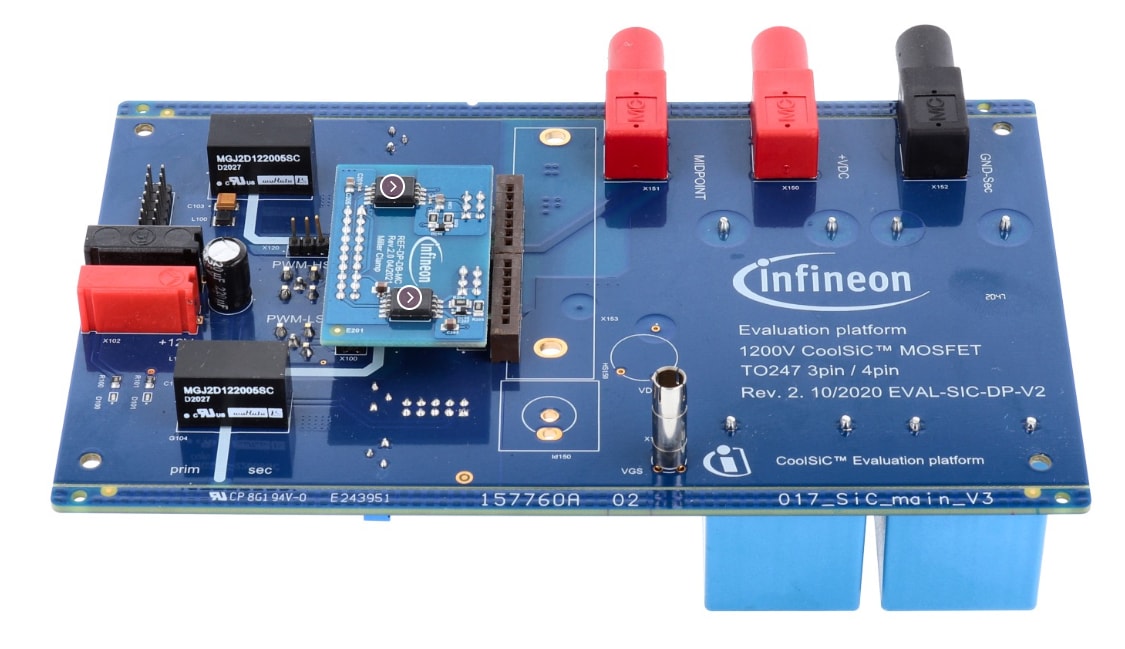

Übersicht
