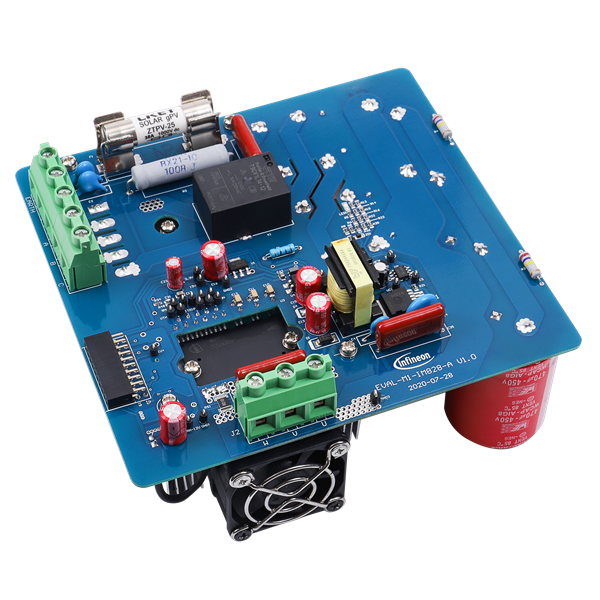

Infineon Technologies EVAL-M1-IM828-A Evaluierungsboard

Das Infineon EVAL-M1-IM828-A Evaluierungsboard evaluiert die CIPOS™-Maxi-Bauteile. Das EVAL-M1-IM828-A verfügt über die IM828-XCC, eine der CIPOS™-Maxi-Produktfamilie. Der IM828-XCC kombiniert sechs 1.200-V-CoolSiC™-MOSFETs mit einem optimierten 6-Kanal-SOI-Gate-Treiber. Das Bauteil ist für eine Industrieapplikation, wie z. B. Blindleistungskompensation von Heizung, Lüftung, Klimaanlage (HLK) , Lüftermotoren, Pumpen und Motorantriebe optimiert. Das EVAL-M1-IM828-A von Infineon ist zur Unterstützung der Kunden während der ersten Schritte von Applikationen mit dem CIPOS™-Maxi-IPM ausgelegt. In Kombination mit Steuerboards, die mit dem 20-Pin-M1-Schnittstellen-Steckverbinder, wie z. B. EVAL-M1-101T ausgestattet sind, demonstriert es die CIPOS™-Maxi-SiC-IPM-Technologie für den Motorantrieb.

Merkmale

Einsatzbereite Leistungsstufe mit 1.200-V-IPM für den Antrieb eines 3-Phasen-Motors
Nenneingangsspannung: 380 VAC
Maximale Ausgangsleistung von 8 kW mit Kühlung
On-Board-EMI-Filter
Überstromschutz
Übertemperaturschutz

Testpads mit Haken zur Befestigung von Standard-Oszilloskop-Sonden
MADK-M1-Standard-20-Pin-Schnittstellen-Steckverbinder
Evaluiert das IM828-XCC IPM-Modul für Ihre Applikation
Schaltet den Motor des Benutzers innerhalb einer Stunde in Kombination mit dem Eval-M1-101T aus
