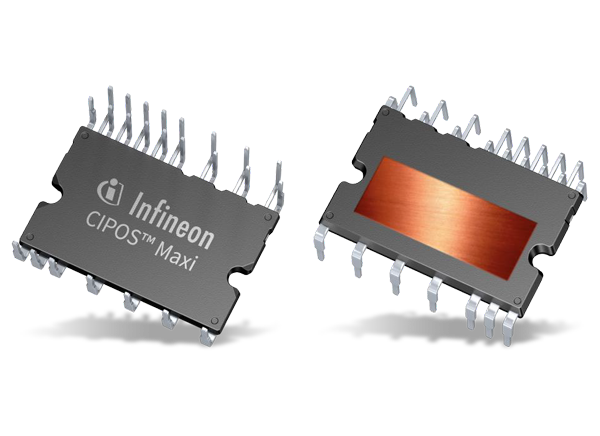

Infineon Technologies CIPOS™ Maxi IM818

Die Infineon Technologies CIPOS™ Maxi IM818 integrieren verschiedene Leistungs- und Steuerungskomponenten zur Erhöhung der Zuverlässigkeit und Optimierung der PCB-Größe sowie der Systemkosten. Die Maxi sind zur Steuerung von Dreiphasen-AC- und Dauermagnetmotoren in Applikationen mit variablen Drehzahlen ausgelegt. Zu diesen Applikationen gehören stromsparende Motorantriebe (GPI und Servo-Antriebe), Pumpen, Lüfterantriebe und aktive Filter für HLK. Die CIPOS™ Maxi sind speziell auf Leistungsapplikationen abgestimmt, die eine gute thermische Leistungsfähigkeit und elektrische Isolierung, EMI-Schutzsteuerung und Überlastschutz erfordern. Die Dreiphasen-Wechselrichter mit 1.200V-TRENCHSTOP™-IGBTs und Emitter-gesteuerten Dioden werden mit einem optimierten Sechskanal-SOI-Gate-Treiber für eine ausgezeichnete elektrische Leistungsfähigkeit kombiniert.

Merkmale

Vollständig isoliertes vergossenes Dual-in-Line-Modul
1.200 V TRENCHSTOP™ IGBT4
Robuste 1.200V-SOI-Gate-Treiber-Technologie mit Beständigkeit gegen transiente und negative Spannung
Zulässiges negatives VS-Potenzial bis zu -11 V für die Signaltransmission bei VBS = 15 V
Integrierter Bootstrap-Funktionsumfang
Überstromabschaltung

Eingebauter NTC-Thermistor für den Temperatursensor
Unterspannungsperre für alle Kanäle
Low-Side-Emitter-Pins, die für die gesamte Phasenstrom-Überwachung (offener Emitter) zugänglich sind
Schutz vor Querstrom
Alle 6 Schalter schalten während der Schutzfunktion aus
Programmierbare Zeitsteuerung der Fehlerabschaltung und Freigabeeingang
Bleifreie Anschlussbeschichtung; RoHS-konform
