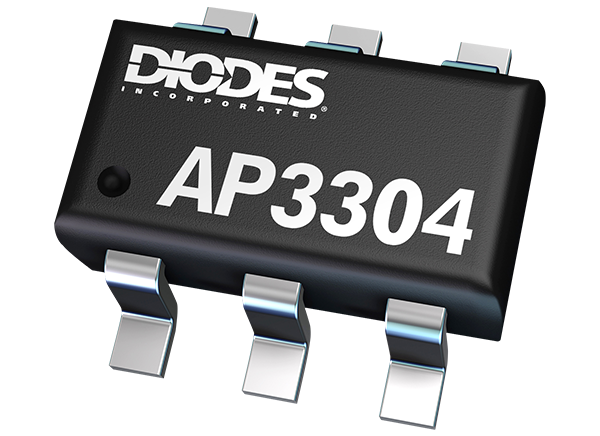

Diodes Incorporated AP3304 Multimodus-PWM-Controller

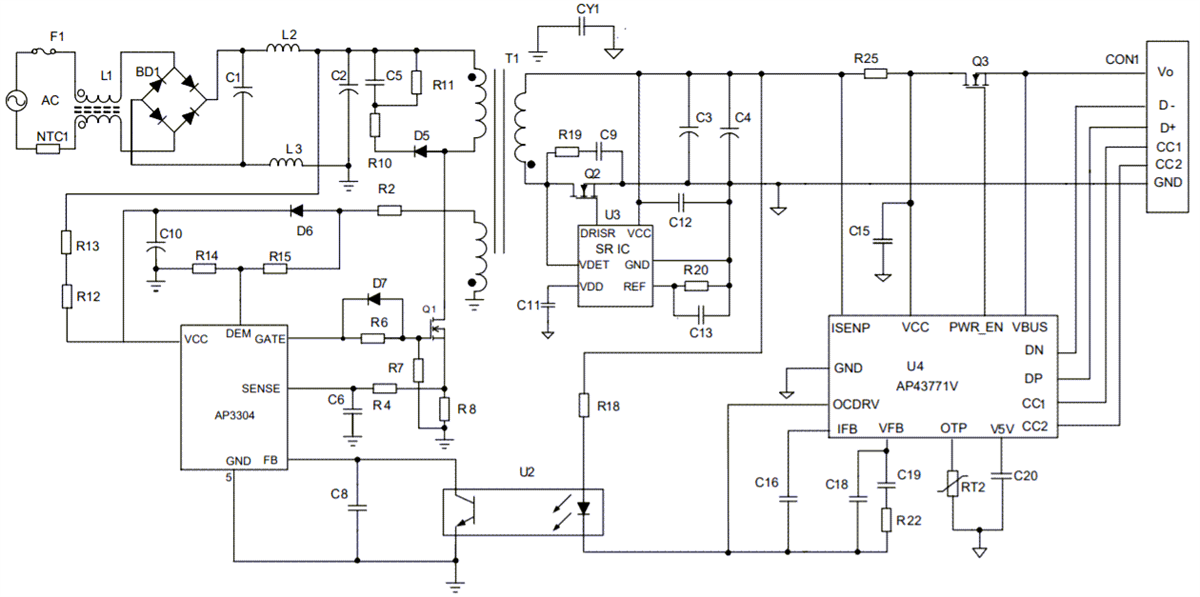

Der Diodes Incorporated AP3304 Multimodus-PWM-Controller ist für eine hohe Leistungsfähigkeit, einen niedrigen Standby-Stromverbrauch und kostengünstige Offline-Sperrwandler optimiert. Dieser PWM-Controller verfügt über eine Spitzenstromsteuerung, eine Multimodus-Steuerung mit CCM+QR, einen niedrigen Einschaltstrom von 1 μA und einen Soft-Start während des Anlaufprozesses. Der AP3304 PWM-Controller bei geringer Last wird im Burst-Modus mit einer Schaltfrequenz von 23 kHz betrieben, um den Standby-Stromverbrauch zu reduzieren und ein hörbares Rauschen zu vermeiden. Wenn sich die Last erhöht, wechselt der IC in den QR-Modus mit Frequenz-Foldback, um den Systemwirkungsgrad und die EMI-Leistung zu erhöhen. Der AP3304 Multimodus-PWM-Controller bietet eine integrierte Frequenz-Dithering-Funktion zur Reduzierung von EMI-Emissionen. Typische Applikationen umfassen AC/DC-Schaltadapter-Ladegerät, ATX/BTX-Notstromversorgung, Netzgerät für Set-Top-Boxen und Schaltnetzteil mit offener Bauart.
