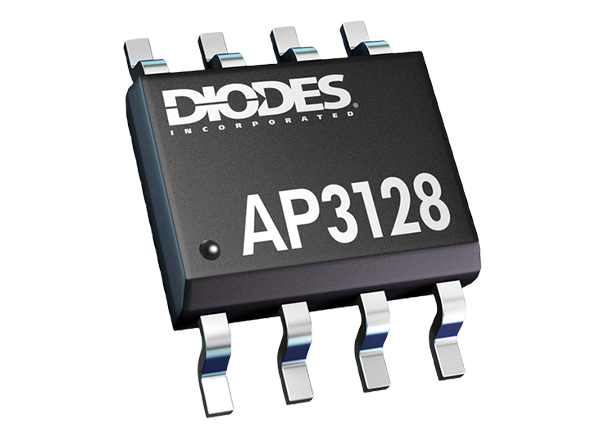

Diodes Incorporated AP3128 PWM-Controller

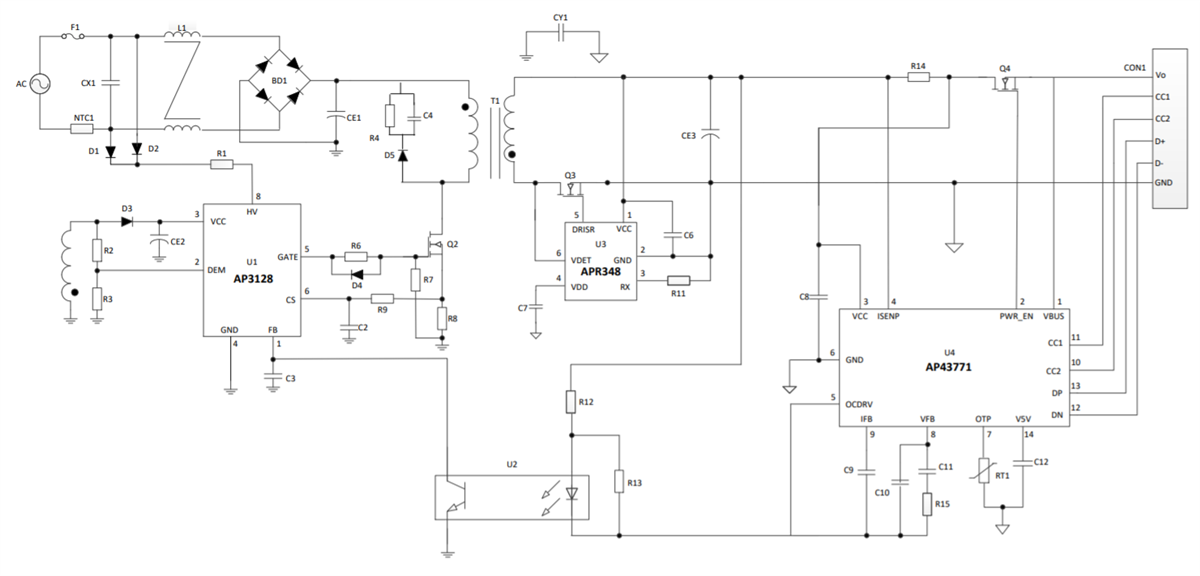

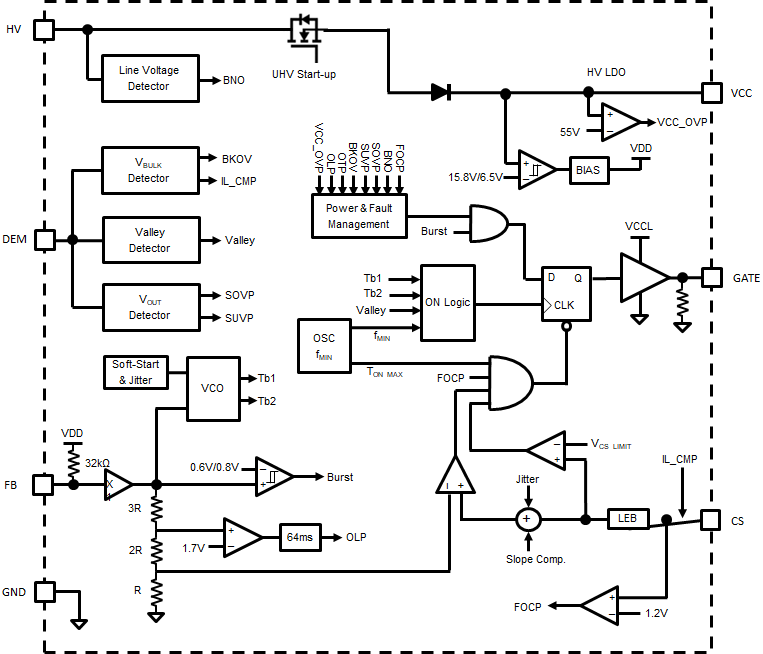

Der PWM-Controller AP3128 von Diodes Incorporated ist ein Spitzenstromregler und Multimode-PWM-Controller (QR+CCM). Dieser Controller ist für hohe Leistung, geringe Standby-Leistung und kostengünstige Offline-Sperrwandler optimiert. Der AP3128 Controller ist so konzipiert, dass er bei Nulllast/Leichtlast in den Burst-Modus wechselt und den Standby-Stromverbrauch minimiert. Dieser Controller verfügt über eine maximale Schaltfrequenz von 105 kHz, die die QR-Frequenz einschränkt, um die Schaltverluste zu reduzieren, und die minimale Frequenz vermeidet hörbare Geräusche. Der AP3128-Controller bietet Multimode-Regelung, Softstart während des Anlaufs, Frequenz-Foldback für einen hohen durchschnittlichen Wirkungsgrad und eine Sekundärwicklungs-Kurzschlusssicherung mit FOCP. Typische Applikationen umfassen z. B. ein Handy-Ladegerät, Power-Delivery (PD)-Applikation, ATX/BTX-Hilfsstromversorgung, Set-Top-Box(STB)-Netzteil und Open-Frame-Schaltnetzteil.
