Diodes Incorporated AP22816/17/18 Leistungsverteilungs-Lastschalter

Diodes Incorporated AP22816/17/18 1-A-/1,5-A-/2-A-Leistungverteilungs-Lastschalter sind strombegrenzte integrierte High-Side-Leistungsschalter, die für Universal-Serial-Bus(USB)- und andere Hot-Swap-Applikationen optimiert sind. Die AP22816/17/18 sind mit beiden Polaritäten des Freigabeeingangs verfügbar und erfüllen die USB-Standards.

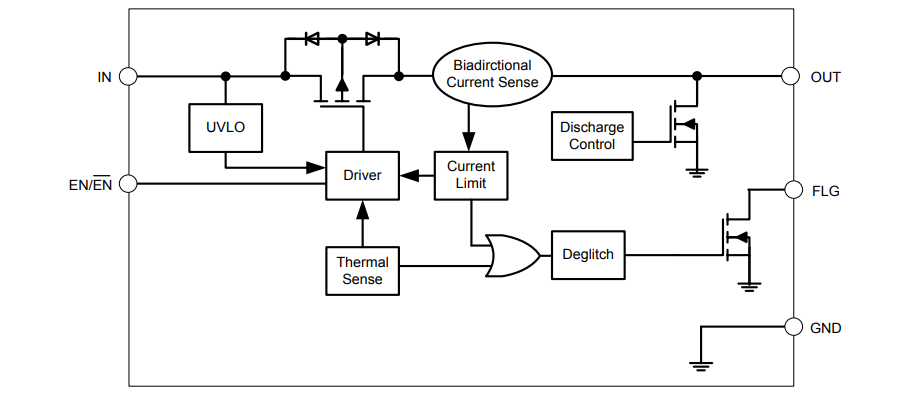

Die AP22816/17/18 Leistungverteilungs-Lastschalter von Diodes Inc verfügen über einen Ausgangsstrom von 1 A, 1,5 A oder 2 A, eine schnelle Kurzschluss-Anschwingzeit und eine integrierte Ausgangsentladungsfunktion, um eine vollständig gesteuerte Entladung des Ausgangsspannungskondensators zu gewährleisten. Diese Leistungsschalter bieten eine vollständige Schutzlösung mit Rückstromsperre, Überstromschutz, Übertemperaturschutz und Kurzschluss-Sicherung sowie einer geregelten Anstiegszeit und einer Unterspannungssperrenfunktion. Die Entstörungsfunktion von 6 ms am Open-Drain-Flag-Ausgang verhindert eine falsche Überstrommeldung und erfordert keine externen Komponenten.

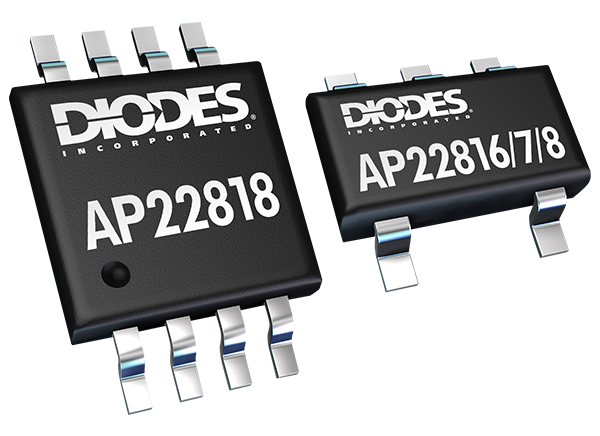

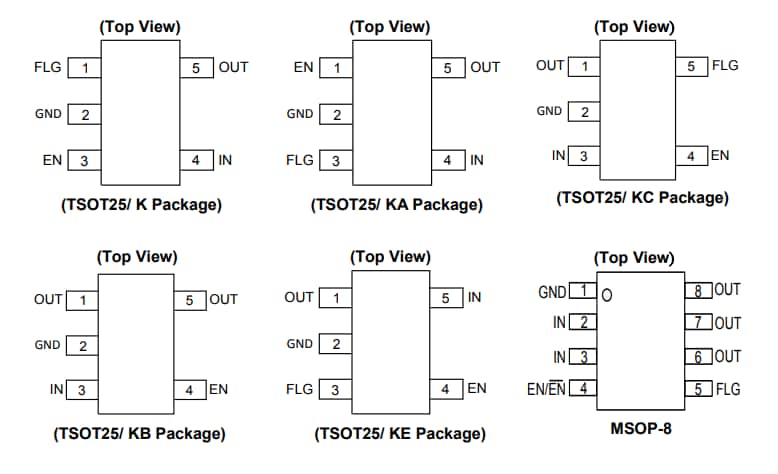

Die AP22816/17/18 Schalter sind in umweltfreundlichen und RoHS-konformen TSOT25- und MSOP-8-Standardgehäusen verfügbar.

Merkmale

Eingangsspannungsbereich: 2,7 V bis 5,5 V
Logikpegel-Freigabe-Pin mit Active-high- oder Active-low-Versionen verfügbar
Schutzfunktionen:
- ESD-Schutz: 2 kV HBM, 500 V CDM
- Überstromschutz mit automatischer Wiederherstellung
- Kurzschluss-Sicherung mit automatischer Wiederherstellung
- Übertemperaturschutz mit automatischer Wiederherstellung
- Ausgangs-Sperrstrom/Spannungsschutz
