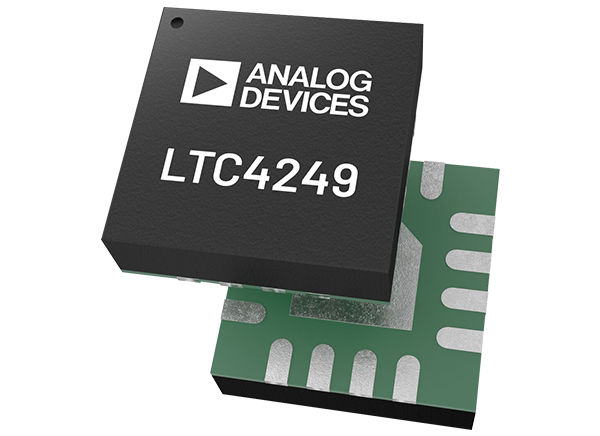

Analog Devices Inc. LTC4249 Dualer elektronischer Leistungsschalter (ECB)
Der Analog Devices Inc. LTC4249 elektronische Dual-Leistungsschalter (ECB) bietet einen unabhängigen Überstromschutz für ein Lastenpaar. Jeder Kanal verfügt über einen präzisen Freigabeeingang, einen Stromüberwachungsausgang und einen Bereitschaftsstatus-Ausgang. Ein einzelner Widerstand konfiguriert den EZB-Schwellenwert. Wenn ein Kanal einen Überstromzustand erkennt, trennt der entsprechende Trennschalter den Eingang von der Last.
Nach einem Leistungsschalter-Ereignis wird der Open-Drain-RDY-Statusausgang des LTC4249 von Analog Devices Inc. auf niedrig gezogen und die EZB verriegelt sich. Durch Umschalten des Freigabeeingangs wird die EZB nach einer Abkühlperiode von 1 Sekunde wieder eingeschaltet. Der Abkühlungstimer, Übertemperatursensor, Kurzschlussdetektor und Einschaltstromregler verhindern den Betrieb außerhalb des sicheren Wirkbereichs des Leistungsschalters.
Die Präzisionsfreigabeeingänge, Bereitschaftsausgänge und analogen Stromüberwachungsausgänge ermöglichen die Spannungssequenzierung und Bias-Strom- Steuerungsapplikationen mit geschlossenem Regelkreis. Die EZB-Kanäle können bei Bedarf parallelgeschaltet werden. Lasttrennungs- und Rückstromerkennungs-Applikationen sind ebenfalls möglich.
Merkmale
- Hochspannungs-Dual-SPST, Stromaufteilung möglich
- Analoge Stromüberwachungsausgänge mit einer Genauigkeit von 5 %
- Einstellbare Leistungsschalter-Schwellenwerte bis 1,2 A
- Gefilterter (50 μs) primärer OC-Schwellenwert
- Schneller (2 µs) sekundärer OC-Schwellenwert
- Integrierte 75-mΩ-Schalter
- Automatische Einschaltstromregelung
- Kurzschluss-Sicherung
- Präzisionsfreigabeeingänge
- Open-Drain-, Bereitschafts-Statusausgänge
- 16-Pin-LQFN von 3 mm × 3 mm und 12-Pin-LQFN von 3 mm × 4 mm
Applikationen
- 5G mMIMO-PA-Array-Schutz
- Industriesicherheit
- Zustandsüberwachung
- Ersatz für Relais
- Lastschaltung

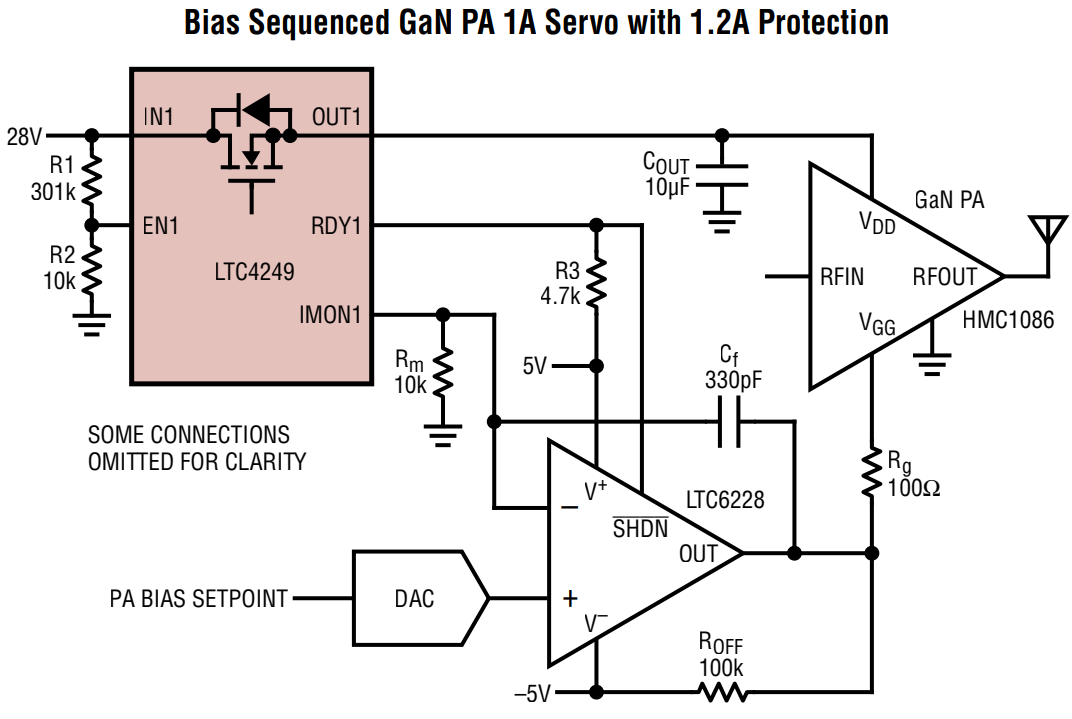

Typische Applikation
Verwandtes Development Tool
Analog Devices Inc. DC2733A Demonstrationssystem für den LTC4249
Für den LTC4249 65-V-Dual-Leistungsschalter ausgelegt, der mit Stromwächtern geliefert wird.
